康明斯ISLe CM2150柴油发动机排气系统

康明斯ISLe CM2150柴油发动机排气系统

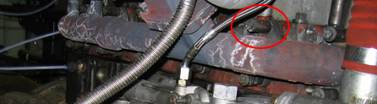

康明斯ISLe CM2150柴油发动机排气歧管

• 两段式歧管设计
• 隔块用于安装螺栓
• 隔块可以给安装螺栓额外的拉力并维持正确的扭矩以消除缸盖出的废气泄露。

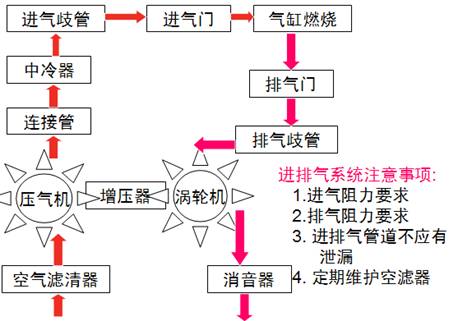

康明斯ISLe CM2150柴油发动机进排气系统流程框图

康明斯ISLe CM2150柴油发动机测试

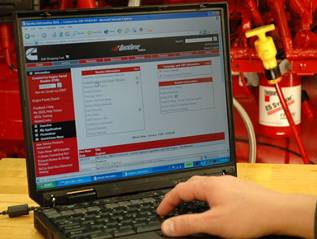

INSITE 操作

–     单缸断缸测试

–      气缸性能测试

–      燃油系统泄漏测试

–      测功机设置

–      进气加热器继电器测试。

–     风扇测试

–     起动马达锁定继电器驱动器测试

康明斯ISLe CM2150柴油发动机车辆制动

康明斯ISLe CM2150柴油发动机发动机制动选项

• 发动机压缩制动选项
• 由ECM控制，但是必须有OEM线束支持 (参考线路图)
• 制动可以是 0, 3, 或者全部 6 缸

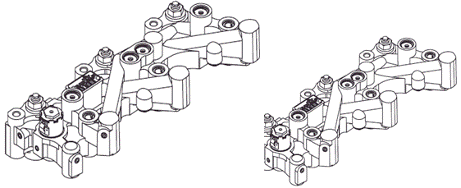

康明斯ISLe CM2150柴油发动机Jabco C型制动器总称(ISL发动机上)

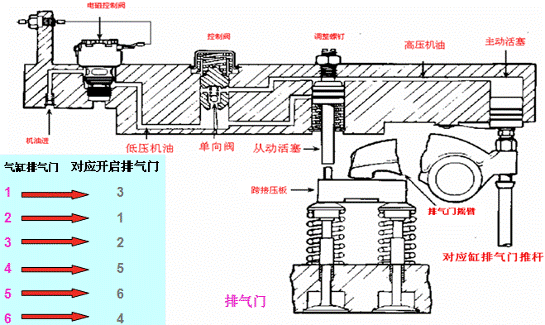

康明斯ISLe CM2150柴油发动机Jabco C型制动器剖面(ISL发动机)

康明斯ISLe CM2150柴油发动机制动器优点

1、减少刹车磨损

l       车辆在滚动中减速、滑动摩擦为滚动摩擦

l       车辆下长坡时保持发动机相对恒定工作温度

l       排气门释放出高速运动压缩空气，清除燃烧室和排气道积碳

2、减少车胎磨损

3、增强对车辆的控制
