康明斯QST30故障代码115故障判断及排除手册
代码 |
故障原因 |
产生后果 |
故障代码: 115 |
检测不到发动机线束接头的触针 21 与 22 之间存在发动机转速。 |
发动机停机并且不能运转。 |

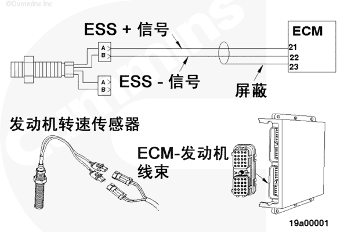

ESS 电路 |
|
电路描述
ESS 电路通过发动机线束向电子控制模块 (ECM) 提供发动机转速信号。
部件位置
ESS 位于飞轮壳内。
大修提示
如果在特定的发动机温度下出现故障,务必检查当发动机处于该温度下的 ESS 电路。
清洁传感器顶端;碎屑可能导致信号间断。
必须正确调速传感器才能取得好的信号。确保传感器必须旋出 ½ 至 ¾ 圈,而不接触飞轮齿并且锁紧螺母连接紧密、正确紧固。
注意和警告

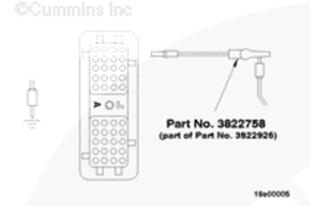

为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免损坏新 ECM,在更换 ECM 之前,必须把所有现行故障代码产生的原因调查清楚。 |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查 ESS。 |
|
步骤 1A. 检查 ESS 和发动机线束接头的触针。 |
无损坏的触针 | |
步骤 1B. 检查 ESS。 |
ESS 未损坏 | |
步骤 1C. 检查 ESS 否存在开路。 |
小于 1500 欧姆 | |
步骤 1D. 检查 ESS 是否存在对地短路。 |
大于 10M 欧姆 | |
步骤 1E. 检查 ESS 线圈之间是否存在短路。 |
大于 10M 欧姆 | |
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查发动机线束和 ECM 接头触针。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束适配器电缆和发动机线束延长电缆。 |
||
步骤 2B. 检查信号和回路导线中是否开路。 |
小于 1500 欧姆 | |
步骤 2B-1. 检查发动机线束适配器电缆和发动机线束延长电缆是否存在开路。 |
||
步骤 2C. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆安装时信号导线和回路导线是否存在短路。 |
大于 10M 欧姆 | |
步骤 2C-1. 检查发动机线束信号导线和回路导线是否存在对地短路。 |
||
步骤 2D. 检查发动机线束中信号导线和回路导线与所有其它导线之间是否存在短路。 |
大于 10M 欧姆 | |
步骤 2D-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 |
||
步骤 3. |
清除故障代码。 |
|
步骤 3A. 清除故障代码。 |
所有故障代码已清除 |
向导步骤 1 - 检查 ESS。
向导步骤 1A - 检查 ESS 和发动机线束接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开 ESS。 采取措施 是否存在下列情况: 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 19-202。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ESS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-042。 |
转至 1B |
转至 3A |
向导步骤 1B - 检查 ESS。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开 ESS。 拆卸 ESS。 采取措施 传感器端部上有金属碎屑 传感器端部因接触飞轮而损坏 机油泄漏或绝缘层故障,如膨胀 传感器感应端电气灌封层损坏。 | |
合格 |
不合格 |
ESS 未损坏 |
清洁或更换 ESS。 清洁 ESS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-042。 更换 ESS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-042。 |
转至 1C |
转至 3A |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 1C - 检查 ESS 否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开 ESS。 采取措施 测量第一个 ESS 线圈的触针 A 与触针 B 之间的电阻。 测量第二个 ESS 线圈的触针 A 与触针 B 之间的电阻。 |
|
合格 |
不合格 |
小于 1500 欧姆 |
更换 ESS |
转至 1D |
转至 3A |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 1D - 检查 ESS 是否存在对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开 ESS。 采取措施 测量第一个 ESS 线圈的触针 A 与发动机缸体接地之间的电阻。 测量第二个 ESS 线圈的触针 A 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 10M 欧姆 |
更换 ESS |
转至 1E |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 1E - 检查 ESS 线圈之间是否存在短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开 ESS。 采取措施 测量第一个 ESS 线圈的触针 A 与第二个 ESS 线圈的触针 A 之间的电阻。 |
|
合格 |
不合格 |
大于 10M 欧姆 |
更换 ESS |
转至 2A |
转至 3A |
向导步骤 2 - 检查发动机线束
注意 为了避免损坏新 ECM,在更换 ECM 之前,必须把所有现行故障代码产生的原因调查清楚。 |
向导步骤 2A - 检查发动机线束和 ECM。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 |
转至 2A-1 |
转至 3A |
向导步骤 2A-1 - 检查发动机线束接头和发动机线束延长电缆。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开发动机线束延长电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 2B |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B - 检查信号和回路导线中是否开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆接头。 将 ESS 连接到发动机线束上。 将发动机线束连接到发动机线束适配器电缆上。 采取措施 测量 40 针发动机线束适配器接头的触针 22 与触针 21 之间的电阻。 |
|
合格 |
不合格 |
小于 1500 欧姆 |
|
转至 2C |
转至 2B-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B-1 - 检查发动机线束适配器电缆和发动机线束延长电缆是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆接头。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束与 ECM 之间所使用的每条电缆触针 22 的导通性。 测量发动机线束与 ECM 之间所使用的每条电缆触针 21 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-202 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆安装时信号导线和回路导线是否存在短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束上断开 ESS。 将发动机线束连接到发动机线束适配器电缆上。 采取措施 测量发动机线束适配器电缆接头的触针 22 与发动机缸体接地之间的电阻。 测量发动机线束适配器电缆接头的触针 21 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 10M 欧姆 |
|
转至 2D |
转至 2C-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C-1 - 检查信号导线和回路导线是否存在对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束上断开 ESS。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束的触针 22 与发动机缸体接地之间的电阻。 测量发动机线束的触针 21 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 10M 欧姆 |
维修或更换发动机线束 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-202 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 2D-1 |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2D - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 | |||
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 从发动机线束上断开 ESS。 采取措施 测量发动机线束接头的触针 22 与发动机线束接头中的所有其它触针之间的电阻。 测量发动机线束接头的触针 21 与发动机线束接头中的所有其它触针之间的电阻。 |
| ||
合格 |
不合格 | ||
大于 10M 欧姆 |
|||
转至 3A |
转至 2D-1 | ||
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
| ||
向导步骤 2D-1 - 检查发动机线束适配器电缆和发动机线束延长电缆是否存在触针之间短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束上断开发动机线束延长电缆。 采取措施 测量发动机线束适配器电缆和发动机线束延长电缆的触针 22 与适用电缆中的所有其它触针之间的电阻。 测量发动机线束适配器电缆和发动机线束延长电缆的触针 21 与适用电缆中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 10M 欧姆 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
向导步骤 3 - 清除故障代码。
向导步骤 3A - 清除故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除故障代码 115。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
故障代码 115 已清除 |
参考任何剩余现行故障代码的相应的故障诊断及排除图表。 |
转至 维修完成 |
转至 参见相应的故障诊断及排除图表 |
美国卡特彼勒发电机电路图,怎么去除活塞的积炭,柴油排气喷液气压过高,柴油发动机由冷却系引起机油里渗水,如何解决发动机排气温度过高,483发动机柴油发动机大修后油封漏油,
康明斯QST30故障代码135故障判断及排除手册
故障代码 135 机油压力传感器 (OPS) 电路 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 135 |
检测到发动机线束电子控制模块 (ECM) 接头的发动机机油压力传感器信号触针 12 存在高电压。 |
对性能没有影响。 |

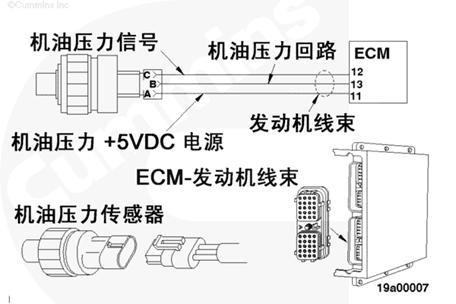

OPS 电路 |
|
电路描述
OPS 监测机油压力并通过发动机线束的触针 12 将此信息传送至 ECM。
ECM 监测触针 12 上的电压,在发动机正常运转过程中此电压应在 0.5 至 4.5 VDC 之间变化。
触针 12 上的电压大于 4.89 VDC 将使故障代码 135 起作用,这可能是由电源导线、信号导线或回路导线存在短路、回路导线存在开路或传感器故障造成的。
部件位置
OPS 位于发动机缸体左排燃油泵的上面。
大修提示
故障是否只在寒冷气候下发生?如果是这样,使机油温度升高并检查故障是否不再起作用。
注意和警告
为了避免触针和线束损坏,进行测量时请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查机油压力传感器。 |
|
步骤 1A. 检查机油压力传感器和发动机线束接头的触针。 |
无损坏的触针 | |
步骤 1B. 检查 ECM 机油压力电源电压。 |
4.75 至 5.25 VDC | |
步骤 1C. 检查 ECM 机油压力信号电压。 |
0.42 至 0.58 VDC | |
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查发动机线束适配器电缆和 ECM 接头的触针。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束和发动机线束延长电缆接头的触针。 |
||
步骤 2B. 检查触针之间是否短路。 |
大于 100 千欧 | |
步骤 2B-1. 检查发动机线束适配器电缆和延长电缆是否存在触针之间短路。 |
||
步骤 2C. 检查回路导线是否开路。 |
小于 10 欧姆 | |
步骤 2C-1. 检查发动机线束适配器电缆和延长电缆的触针之间是否存在开路。 |
||
步骤 3. |
清除故障代码。 |
|
步骤 3A. 使故障代码不起作用。 |
故障代码 135 不起作用 | |
步骤 3B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查机油压力传感器。
向导步骤 1A - 检查机油压力传感器和发动机线束接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从机油压力传感器上断开发动机线束接头。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气 接头密封丢失。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-203。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 19-043。 更换机油压力传感器。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-066。 使用电气触点清洗剂干燥接头(零件号 3824510)。 更换接头密封。 |
转至 1B |
转至 3A |
向导步骤 1B - 检查 ECM 机油压力电源电压。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将机油压力传感器抽头电缆(零件号 3824775)安装到传感器与传感器线束接头之间。 将抽头电缆电源(触针 A)和回路(触针 B)接头安装在万用表上,测量电源电压。 |
|
合格 |
不合格 |
4.75 至 5.25 VDC |
|
转至 1C |
转至 2A |
向导步骤 1C - 检查 ECM 机油压力信号电压。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将抽头电缆的信号(触针 C)和回路(触针 B)接头安装在万用表上,测量信号电压。 |
|
合格 |
不合格 |
0.42 至 0.58 VDC |
更换机油压力传感器 |
转至 2A |
转至 3A |
向导步骤 2 - 检查发动机线束。
向导步骤 2A - 检查发动机线束适配器电缆和 ECM 接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 3A |
向导步骤 2A-1 - 检查发动机线束和发动机线束延长电缆接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2B |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B - 检查触针之间是否短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 OPS 上断开发动机线束。 从冷却液温度传感器上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 12 与发动机线束适配器电缆接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 13 与发动机线束适配器电缆接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 11 与发动机线束电缆接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 2C |
转至 2B-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B-1 - 检查发动机线束适配器电缆和延长电缆是否存在触针之间短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆和发动机线束延长电缆接头的触针 12 与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆和发动机线束延长电缆接头的触针 13 与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆和发动机线束延长电缆接头的触针 11 与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C - 检查回路导线是否开路。 | |||
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 OPS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 13 与 OPS 接头线束侧的触针 B 之间的电阻。 |
| ||
合格 |
不合格 | ||
小于 10 欧姆 |
|||
转至 3A |
转至 2C-1 | ||
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
| ||
向导步骤 2C-1 - 检查发动机线束适配器电缆和延长电缆的触针之间是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆和所有发动机线束延长电缆的触针 13 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
向导步骤 3 - 清除故障代码。
向导步骤 3A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机并怠速运转 1 分钟 核实故障代码 135 不起作用。 |
|
合格 |
不合格 |
故障代码 135 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 3B |
转至 1A |
向导步骤 3B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
柴油机发动机水温高是什么原国,电喷柴油发动机敲缸危害,电喷柴油发动机电路故障分析和排除,柴油发动机启动后不来机油怎么办,发动机温度过低的处理方法,
康明斯QST30故障代码 141 故障判断及排除手册
故障代码 141 机油压力传感器 (OPS) 电路 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 141 |
检测到发动机线束电子控制模块 (ECM) 接头的发动机机油压力传感器信号触针 12 存在低电压。 |
对性能没有影响。 |
OPS 电路 |
|
电路描述
OPS 监测机油压力并通过发动机线束的触针 12 将此信息传送至 ECM。
ECM 监测触针 12 上的电压,在发动机正常运转过程中此电压应在 0.5 至 4.5 VDC 之间变化。
触针 12 上的电压小于 0.35 VDC 将使故障代码 141 起作用,这可能是由电源导线、信号导线或回路导线中存在短路、电源导线或信号导线存在开路、ECM 供电电压低或传感器故障造成的。
部件位置
OPS 位于发动机缸体左排燃油泵的上面。
大修提示
如果故障代码 143 或 415 没有出现,则故障与基本发动机无关。
注意和警告
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查机油压力传感器。 |
|
步骤 1A. 检查机油压力传感器和发动机线束接头的触针。 |
无损坏的触针 | |
步骤 1B. 检查 ECM 机油压力电源电压。 |
4.75 至 5.25 VDC | |
步骤 1C. 检查 ECM 机油压力信号电压。 |
0.42 至 0.58 VDC | |
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查发动机线束适配器电缆和 ECM 接头的触针是否损坏。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束接头和发动机线束延长电缆的触针是否损坏。 |
||
步骤 2B. 检查是否开路。 |
小于 10 欧姆 | |
步骤 2B-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 |
||
步骤 2C. 检查有无对地短路。 |
大于 100 千欧 | |
步骤 2C-1. 检查发动机线束是否存在对地短路。 |
||
步骤 2D. 检查触针之间是否短路。 |
大于 100 千欧 | |
步骤 2D-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 |
||
步骤 3. |
清除故障代码。 |
|
步骤 3A. 使故障代码不起作用。 |
故障代码 141 不起作用 | |
步骤 3B. 清除所有非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查机油压力传感器。
向导步骤 1A - 检查机油压力传感器和发动机线束接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从机油压力传感器上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气 接头密封丢失。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-203。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 OPS。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-061。 使用电气触点清洗剂干燥接头(零件号 3824510)。 更换接头密封。 |
转至 1B |
转至 3A |
向导步骤 1B - 检查 ECM 机油压力电源电压。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将机油压力传感器抽头电缆(零件号 3824775)安装到传感器与传感器线束接头之间。将抽头电缆的电源(触针 A)和回路(触针 B )接头安装在万用表上,测量电源电压。 |
|
合格 |
不合格 |
4.75 至 5.25 VDC |
|
转至 1C |
转至 2A |
向导步骤 1C - 检查 ECM 机油压力信号电压。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将抽头电缆的信号(触针 C)和回路(触针 B)接头安装在万用表上,测量信号电压。 |
|
合格 |
不合格 |
0.42 至 0.58 VDC |
更换机油压力传感器 |
转至 2A |
转至 3A |
向导步骤 2 - 检查发动机线束。
向导步骤 2A - 检查发动机线束适配器电缆和 ECM 接头的触针是否损坏。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 3A |
向导步骤 2A-1 - 检查发动机线束接头和发动机线束延长电缆的触针是否损坏。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2B |
转至 3A |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B - 检查是否开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 OPS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 12 与 OPS 接头线束侧的机油压力信号触针 C 之间的电阻。 测量发动机线束适配器电缆接头的触针 11 与 OPS 接头线束侧的 +5 VDC 电源触针 A 之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
|
转至 2C |
转至 2B-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 12 的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 11 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-203 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C - 检查有无对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 OPS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 12 与发动机缸体接地之间的电阻 测量发动机线束适配器电缆接头的触针 13 与发动机缸体接地之间的电阻 测量发动机线束适配器电缆接头的触针 11 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 2D |
转至 2C-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C-1 - 检查有无对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 OPS 上断开发动机线束。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束接头的触针 12 与发动机缸体接地之间的电阻 测量发动机线束接头的触针 13 与发动机缸体接地之间的电阻 测量发动机线束接头的触针 11 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
维修或更换发动机线束 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 2D-1 |
转至 3A |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2D - 检查触针之间是否短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 OPS 上断开发动机线束。 从冷却液温度传感器上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 12 与此接头中的所有其它触针之间的电阻 测量发动机线束适配器电缆接头的触针 13 与此接头中的所有其它触针之间的电阻 测量发动机线束适配器电缆接头的触针 11 与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 3A |
转至 2D-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2D-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 12 与发动机线束接头中的所有其它触针之间的电阻 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 13 与发动机线束接头中的所有其它触针之间的电阻 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 11 与发动机线束接头中的所有其它触针之间的电阻. |
|
合格 |
不合格 |
大于 100 千欧 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
向导步骤 3 - 清除故障代码。
向导步骤 3A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机并怠速运转 1 分钟 核实故障代码 141 不起作用。 |
|
合格 |
不合格 |
故障代码 141 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 3B |
转至 1A |
向导步骤 3B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
劳斯莱斯柴油机手册,英国威尔信柴油发电机正常启动时间,奇才 1.0 威尔信柴油发电机组运转时突然停机,珀金斯2806发动机与深海控制器配套图纸,电喷珀金斯发动机正常怠速值,
康明斯QST30--故障代码 143故障判断及排除手册
机油压力 - 机油压力低 (LOP) 预警 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 143 |
发动机机油压力已降至机油压力低预警阈值以下。 |
对性能没有影响。 |
机油压力传感器电路 |
|
电路描述
电子控制模块 (ECM) 利用机油压力传感器监测机油压力。ECM 监测信号触针上的电压并将它转换成压力值。ECM 将机油压力值用于发动机保护系统。
部件位置
机油压力传感器 (OPS) 位于发动机缸体左排燃油泵的上面。
大修提示
确认传感器处的机油压力传感器电源电压在 4.75 至 5.25 VDC 之间。参考故障代码 141。
机油压力随发动机转速、机油油位和调节器作用而变化。使发动机带负载以低转速运转不会造成机油压力低,除非是机油温度高、机油油位低、调节器出故障或系统中某些地方压力缺失。
可以使用 INSITE™(零件号 3825145)调整机油压力低预警阈值。
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查传感器精度。 |
|
步骤 1A. 用机械式压力表核实传感器的精度。 |
传感器读数正确 | |
步骤 2. |
清除故障代码。 |
|
步骤 2A. 使故障代码不起作用。 |
故障代码 143 不起作用 | |
步骤 2B. 清除所有非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查传感器精度。
向导步骤 1A - 用机械式压力表核实传感器的精度。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将已知质量和标定的机械式机油压力表连接到发动机的机油滤清器座的顶部上其中一个螺塞上。 将 INSITE™(零件号 3825145)连接到数据通信接口上。 起动发动机,将 INSITE™(零件号 3825145)监测屏幕上的机油压力读数与机械式机油压力表上的读数进行比较。 注:需要提高发动机转速,以便更容易地发现读数间的差异。 |
|
合格 |
不合格 |
传感器读数正确 |
|
转至 2A |
转至故障代码 141 |
向导步骤 2 - 清除故障代码。
向导步骤 2A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机,并怠速运转 1 分钟。 注:如果在特定的转速下出现故障,在该转速下运转发动机以核实是否已经排除故障。 |
|
合格 |
不合格 |
故障代码 143 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 2B |
转至 1A |
向导步骤 2B - 清除所有非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除所有非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
woodward speed loop怎么稳定转速,铂金斯发动机的拆解与组装,珀金斯发电机故障代码,泊金斯柴油发动机油门加到底松开油门转速下的很慢怎么回事,帕金斯1300电喷发电机故障处理,
康明斯QST30 故障代码 144故障判断及排除手册
故障代码 144 冷却液温度传感器 (CTS) 电路 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 144 |
检测到发动机线束电子控制模块 (ECM) 接头的发动机冷却液温度传感器信号触针 14 存在高电压。 |
对性能没有影响。 |

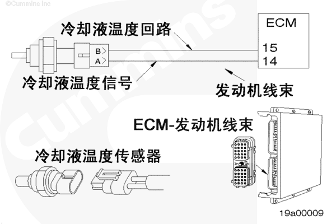

CTS 电路 |
|
电路描述
ECM 利用 CTS 监测发动机冷却液温度。ECM 将冷却液温度用于发动机保护系统和供油控制。
ECM 监测触针 14 上的电压。 ECM 预计此电压在 0.32 到 4.69 VDC 之间变化。如果此电压大于 4.60 VDC,ECM 将记录故障代码 144。
触针 14 上的电压大于 4.60 VDC 可能是由信号导线或回路导线存在开路、信号导线或回路导线存在电压短路或传感器存在开路故障造成的。
部件位置
CTS 位于节温器壳体的侧面。
大修提示
如果冷却液温度低于 -18° C [0° F],应预热发动机并检查以确定故障是否不起作用。
所有的温度传感器
传感器的电阻随温度变化。如果传感器的功能正常,观察的读数应与下表数据进行对比。
注:高电压对应于低温,而低电压则对应于高温。
温度 |
温度 |
电阻 |
(° C) |
(° F) |
(欧姆) |
0 |
32 |
30k 到 36k |
25 |
77 |
9k 到 11k |
50 |
122 |
3k 到 4k |
75 |
167 |
1350 到 1500 |
100 |
212 |
600 到 675 |
注意和警告
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
|
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查 CTS。 |
|
步骤 1A. 检查线束和传感器接头触针。 |
无损坏的触针 | |
步骤 1B. 检查 CTS 的电阻。 |
600 欧姆至 36 千欧正确值请参考大修提示中的温度/电阻表。 | |
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查 ECM 和发动机线束适配器电缆接头的触针。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束和发动机线束延长电缆接头的触针。 |
||
步骤 2B. 检查信号导线和回路导线中是否存在开路。 |
小于 10 欧姆 | |
步骤 2B-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 |
||
步骤 2C. 检查信号触针及回路触针与所有其他触针之间是否短路。 |
大于 100 千欧 | |
步骤 2C-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 |
||
步骤 3. |
清除故障代码。 |
|
步骤 3A. 使故障代码不起作用。 |
故障代码 144 不起作用 | |
步骤 3B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查 CTS。
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 1A - 检查线束和传感器接头触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气 接头密封丢失。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-202。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 CTS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-019。 使用电气触点清洗剂(零件号 3824510)干燥接头。 更换接头密封。 |
转至 1B |
转至 3A |
|
向导步骤 1B - 检查 CTS 的电阻。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 采取措施 测量 CTS 接头传感器侧的两个触针之间的电阻。 |
|
合格 |
不合格 |
600 欧姆至 36 千欧 |
更换 CTS |
转至 2A |
转至 3A |
向导步骤 2 - 检查发动机线束。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2A - 检查 ECM 和线束接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 3A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2A - 检查 ECM 和线束接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 3A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B - 检查信号导线和回路导线中是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 CTS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 14 与 CTS 接头线束侧的触针 A 之间的电阻。 测量发动机线束适配器电缆接头的触针 15 与 CTS 接头线束侧的触针 B 之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
|
转至 2C |
转至 2B-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 CTS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头和使用的所有发动机线束延长电缆的触针 14 的导通性。 测量发动机线束适配器电缆接头和使用的所有发动机线束延长电缆的触针 15 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST019 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-199、019-202 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST019 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-199、019-202 和 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
注意 为了避免触针和线束损坏,进测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C - 检查信号触针及回路触针与所有其他触针之间是否短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 ,从 ECM 上断开发动机线束适配器电缆。 从 CTS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 14 与此接头中的所有其它触针之间的电阻 测量发动机线束适配器电缆接头的触针 15 与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 3A |
转至 2C-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头和使用的所有发动机线束延长电缆的触针 14 与此接头中的所有其它触针之间的电阻 测量发动机线束适配器电缆接头和使用的所有发动机线束延长电缆的触针 15 与此接头中的所有其它触针之间的电阻 |
|
合格 |
不合格 |
大于 100 千欧 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-199 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST019 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-199、019-202 和 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
向导步骤 3 - 清除故障代码。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 3A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机,并且让它怠速运转 1 分钟。 核实故障代码 144 不起作用。 |
|
合格 |
不合格 |
故障代码 144 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 3B |
转至 1A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 3B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
威尔信柴油机发电机P425E启动测试不能开机,就像启动电池没电一样,劳斯莱斯发电机组发电机电压调节器作用,珀金斯1103A-33TG2标牌在哪里?,威尔信p30E发电机组最大电流是多少,
康明斯QST30---故障代码 145故障判断及排除手册
故障代码 145 冷却液温度传感器 (CTS) 电路 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 145 |
检测到发动机线束电子控制模块 (ECM) 接头的发动机冷却液温度传感器信号触针 14 存在低电压。 |
对性能没有影响。 |

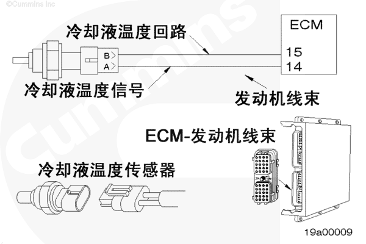

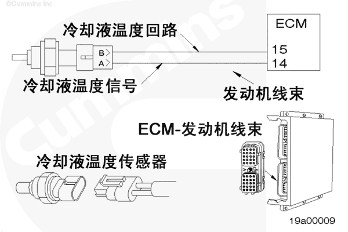

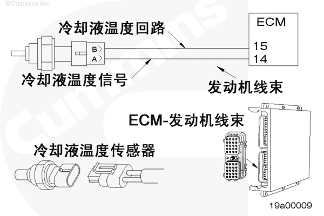

CTS 电路 |
|
电路描述
ECM 利用 CTS 监测发动机冷却液温度。ECM 将冷却液温度用于发动机保护系统和供油控制。
ECM 监测触针 14 上的电压。 ECM 预计此电压在 0.32 到 4.69 VDC 之间变化。如果电压低于 0.24 VDC 持续 2 秒以上,ECM 将记录故障代码 145。
触针 14 上的电压小于 0.24 VDC 可能是由电源导线或回路导线存在对地短路或传感器存在内部接地故障造成的。
部件位置
CTS 位于节温器壳体的侧面。
大修提示
所有的温度传感器
传感器的电阻随温度变化。如果传感器的功能正常,观察的读数应与下表数据进行对比。
注:高电压对应于低温,而低电压则对应于高温。
温度 |
温度 |
电阻 |
(° C) |
(° F) |
(欧姆) |
0 |
32 |
30k 到 36k |
25 |
77 |
9k 到 11k |
50 |
122 |
3k 到 4k |
75 |
167 |
1350 到 1500 |
100 |
212 |
600 到 675 |
注意和警告
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
|
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查 CTS。 |
|
步骤 1A. 检查线束和传感器接头的触针。 |
无损坏的触针 | |
步骤 1B. 检查 CTS 的电阻。 |
600 欧姆至 36 千欧正确值请参考大修提示中的温度/电阻表。 | |
步骤 1C. 检查传感器是否对地短路。 |
大于 100 千欧 | |
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查发动机线束适配器电缆和 ECM 接头的触针。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束和发动机线束延长电缆。 |
||
步骤 2B. 检查信号触针及回路触针与所有其他触针之间是否短路。 |
大于 100 千欧 | |
步骤 2B-1. 检查信号触针及回路触针与所有其他触针之间是否短路。 |
||
步骤 2C. 检查电源导线和信号导线是否存在对地短路。 |
大于 100 千欧 | |
步骤 2C-1. 检查电源导线和信号导线是否存在对地短路。 |
||
步骤 2D. 检查信号导线和回路导线中是否存在开路。 |
小于 10 欧姆 | |
步骤 2D-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 |
||
步骤 3. |
清除故障代码。 |
|
步骤 3A. 使故障代码不起作用。 |
故障代码 145 不起作用 | |
步骤 3B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查 CTS。
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 1A - 检查线束和传感器接头触针。 | |||
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气 接头密封丢失。 |
| ||
合格 |
不合格 | ||
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-202。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 CTS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-019。 使用电气触点清洗剂干燥接头(零件号 3824510)。 更换接头密封。 | ||
转至 1B |
转至 3A | ||
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
| ||
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 1B - 检查 CTS 的电阻。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 采取措施 测量 CTS 接头传感器侧的两个触针之间的电阻。 |
|
合格 |
不合格 |
600 欧姆至 36 千欧 |
更换 CTS |
转至 1C |
转至 3A |
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 1C - 检查传感器是否对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 采取措施 测量 CTS 传感器侧的一个触针与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
更换 CTS |
转至 2A |
转至 3A |
向导步骤 2 - 检查发动机线束。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2A - 检查发动机线束适配器电缆和 ECM 接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 3A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2A-1 - 检查发动机线束和发动机线束延长电缆接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2B |
转至 3A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B - 检查信号触针及回路触针与所有其他触针之间是否短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从 CTS 上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 14 与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 15 与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 2C |
转至 2B-1 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B-1 - 检查信号触针及回路触针与所有其他触针之间是否短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头和使用的所有发动机线束延长电缆的触针 14 与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头和使用的所有发动机线束延长电缆的触针 15 与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-199 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C - 检查电源导线和信号导线是否存在对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆接头的触针 14 与发动机缸体接地之间的电阻。 测量发动机线束适配器电缆接头的触针 15 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 更换 CTS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-019。 |
|
转至 3A |
转至 2C-1 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2C-1 - 检查电源导线和信号导线是否存在对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 CTS 上断开发动机线束。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束接头的触针 14 与发动机缸体接地之间的电阻。 测量发动机线束接头的触针 15 与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 更换 CTS。 参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-019。 |
维修或更换发动机线束 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-199 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 2D |
转至 3A |
向导步骤 2D - 检查信号导线和回路导线中是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆的触针 14 与此接头的触针 15 之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
|
转至 3A |
转至 2D-1 |
向导步骤 2D-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 14 的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 15 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-202 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 3A |
向导步骤 3 - 清除故障代码。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 3A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机,并怠速运转 1 分钟。 |
|
合格 |
不合格 |
故障代码 145 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 3B |
转至 1A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 3B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
4012TAG2A铂金斯柴油机油门在那位置图片,帕金斯 发动机启动困难的原因,劳斯莱斯发电机柴油路故障怎么解决,泊金斯柴油发动机油门加到底松开油门转速下的很慢怎么回事,
康明斯QST30故障代码 146故障判断及排除手册
故障代码 146 冷却液温度 — 发动机保护 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 146 |
发动机冷却液温度已超过冷却液温度高预警阈值。 |
对性能没有影响。 |
冷却液温度传感器 (CTS) 电路 |
|
电路描述
电子控制模块 (ECM) 利用 CTS 监测发动机冷却液温度。ECM 监测信号触针上的电压并将它转换成温度值。ECM 将冷却液温度用于发动机保护系统和供油控制。
部件位置
CTS 位于节温器壳体的侧面。
大修提示
确保流过散热器的气流没有阻塞。
所有温度传感器的电阻随温度而变化。如果传感器正常工作,应把观察的读数与下表数据进行比较。
可以使用 INSITE™(零件号 3825145)调整冷却液温度预警阈值。 确保将此阈值设置在适用的数值上。
温度 |
温度 |
电阻 |
0 |
32 |
30k 到 36k |
25 |
77 |
9k 到 11k |
50 |
122 |
3k 到 4k |
75 |
167 |
1350 到 1500 |
100 |
212 |
600 到 675 |
注意和警告
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查传感器精度。 |
|
步骤 1A. 使用热电偶或类似的温度探头核实传感器的精度。 |
传感器读数正确 | |
步骤 2. |
清除故障代码。 |
|
步骤 2A. 使故障代码不起作用。 |
故障代码 146 不起作用 | |
步骤 2B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查传感器精度。
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 1A - 使用热电偶或类似的温度探头核实传感器的精度。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将温度探头连接到发动机上靠近 CTS。 将 INSITE™(零件号 3825145)连接到设备数据通信接口上。 比较服务软件监视屏与来自温度探头的冷却液温度。 注:如果没有温度测量装置,对此步骤回答“OK”(确定)。 |
|
合格 |
不合格 |
传感器读数正确。 参考《基本发动机故障判断和排除手册》中正确的技术规范。 |
转至故障代码 145 |
转至 2A |
故障代码 145 |
向导步骤 2 - 清除故障代码。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机并暖机至正常工作温度,以核实已经排除故障。 |
|
合格 |
不合格 |
故障代码 146 不起作用 |
如果已完成所有步骤并经过再次检查,请重新进行故障诊断及排除或与当地的康明斯特约维修站联系。 |
转至 2B |
转至 1A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除。 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
卡特彼勒发动机维修资料,卡特320c发动机活塞环口间隙,电喷珀金斯发动机正常怠速值,CAT发动机中文维修资料,帕金斯 发动机启动困难的原因,帕金斯 发动机启动困难的原因,
康明斯QST30----故障代码 151故障判断及排除手册
故障代码 151 冷却液温度 — 发动机保护 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 151 |
发动机冷却液温度已超过冷却液温度高报警(停机)阈值。 |
发动机将停机。 |
冷却液温度传感器 (CTS) 电路 |
|
电路描述
电子控制模块 (ECM) 利用 CTS 监测发动机冷却液温度。ECM 监测信号触针上的电压并将它转换成温度值。ECM 将冷却液温度用于发动机保护系统和供油控制。
部件位置
CTS 位于节温器壳体的侧面。
大修提示
确保流过散热器的气流没有阻塞。
所有温度传感器的电阻随温度而变化。如果传感器正常工作,应把观察的读数与下表数据进行比较。
可以使用 INSITE™(零件号 3825145)调整冷却液温度预警阈值。 确保将阈值设置在适用的数值上。
温度 |
温度 |
电阻 |
0 |
32 |
30k 到 36k |
25 |
77 |
9k 到 11k |
50 |
122 |
3k 到 4k |
75 |
167 |
1350 到 1500 |
100 |
212 |
600 到 675 |
注意和警告
拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
故障判断及排除步骤, P>
步骤 |
技术规范 | |
步骤 1. |
检查传感器精度。 |
|
步骤 1A. 使用热电偶或类似的温度探头核实传感器的精度。 |
传感器读数正确 | |
步骤 2. |
清除故障代码。 |
|
步骤 2A. 使故障代码不起作用。 |
故障代码 151 不起作用 | |
步骤 2B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 检查传感器精度。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 1A - 使用热电偶或类似的温度探头核实传感器的精度。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将温度探头连接到发动机上靠近 CTS。 将 INSITE™(零件号 3825145)连接到数据通信接口上。 比较服务软件监视屏与来自温度探头的冷却液温度。 注:如果没有温度测量装置,对此步骤回答“OK”(确定)。 |
|
合格 |
不合格 |
传感器读数正确。 参考《基本发动机故障判断和排除手册》中正确的技术规范。 |
转至故障代码 145 |
转至 2A |
故障代码 145 |
向导步骤 2 - 清除故障代码。
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机并暖机至正常工作温度,以核实已经排除故障。 |
|
合格 |
不合格 |
故障代码 151 不起作用 |
如果已完成所有步骤并经过再次检查,请重新进行故障诊断及排除或与当地的康明斯特约维修站联系。 |
转至 2B |
转至 1A |
警告 拆卸 CTS 上的冷却液系统压力盖之前先等冷却液温度降至 50° C [120° F] 以下。 否则可能会因热冷却液溅溢而造成人身伤害。 |
向导步骤 2B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
铂金斯电喷柴油机的电控系统,CAT C15柴油机维修教材,威尔信P275 原理,perkins发电机停机,
康明斯QST30---故障代码 171故障判断及排除手册
故障代码 171 齿条位置 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 171 |
燃油泵齿条位置故障。左排或右排燃油泵齿条中的一个或两个不在指令的位置。 |
性能可能会响应迟钝或缓慢。 |
燃油泵和齿条电路 |
|

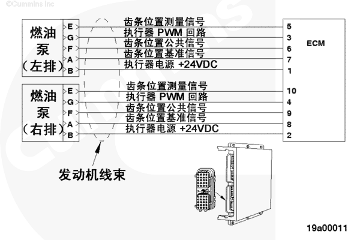

电路描述
电子控制模块 (ECM) 利用齿条位置传感器电路测量信号、基准信号和公共信号核实齿条执行器已经正确放置齿条。ECM 利用执行器电源和 PWM 回路电路驱动执行器至需要的位置。
部件位置
齿条位置传感器位于燃油泵调速器壳体上。QST30 发电机驱动用系列发动机的发动机每排各有一个。
大修提示
如果任一排测量的齿条位置不在指令的齿条位置,将记录故障代码 171。先确定哪一排引起故障,再确定此电路的哪一部分出故障。
如果燃油泵齿条卡在其行程通道内的一个特定位置,可能会记录故障代码 171。您可能需要加载发动机使故障起作用。
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
确定哪一排出故障。 |
|
步骤 1A. 进行燃油泵齿条测试。 |
测量的电压应与服务软件电压读数一致 (±0.2 VDC) | |
步骤 1A-1. 监测发动机运转过程中齿条位置传感器的电压。 |
||
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查发动机线束适配器电缆和 ECM 接头的触针。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束和燃油泵接头的触针。 |
||
步骤 2A-2. 检查发动机线束接头和使用的所有发动机线束延长电缆。 |
||
步骤 2B. 检查齿条位置传感器和齿条执行器电路是否存在触针之间短路。 |
大于 100 千欧 | |
步骤 2B-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在触针之间短路。 |
||
步骤 2C. 检查齿条位置传感器和齿条执行器电路是否存在开路。 |
小于 10 欧姆 | |
步骤 2C-1. 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 |
||
步骤 2D. 检查齿条位置传感器和齿条执行器电路是否存在对地短路。 |
大于 100 千欧 | |
步骤 2D-1. 检查发动机线束是否对地短路。 |
||
步骤 3. |
检查齿条执行器。 |
|
步骤 3A. 检查齿条执行器线圈的电阻。 |
0.55 至 0.90 欧姆 | |
步骤 3B. 核实齿条的移动。 |
齿条在整个行程范围内移动 | |
步骤 4. |
检查齿条位置传感器。 |
|
步骤 4A. 检查齿条位置传感器线圈的电阻。 |
17 至 23 欧姆 | |
步骤 4B. 检查齿条位置传感器基准线圈的电阻。 |
17 至 23 欧姆 | |
步骤 5. |
检查 ECM。 |
|
步骤 5A. 检查齿条位置传感器信号触针的电位是否正确。 |
2.4 至 2.6 VDC | |
步骤 6. |
清除故障代码。 |
|
步骤 6A. 使故障代码不起作用。 |
故障代码 171 不起作用 | |
步骤 6B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 确定哪一排出故障。
向导步骤 1A - 进行燃油泵齿条测试。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 使用 INSITE™(零件号 3825145)进行燃油泵齿条测试。 逐渐从燃油泵齿条的最小行程限制 (0 mm) 均速增大至最大行程 (20 mm),同时读取左排燃油泵诊断接头的触针 B 与触针 A 之间的电压。 逐渐从燃油泵齿条的最小行程限制 (0 mm) 均速增大至最大行程 (20 mm),同时读取左排燃油泵诊断接头的触针 C 与触针 A 之间的电压。 |
|
合格 |
不合格 |
测量的电压应与服务软件指示的齿条位置传感器电压一致 (±0.2 VDC) |
对出故障的发动机排进行下述步骤(步骤 2A)。 |
转至 1A-1 |
转至 2A |
向导步骤 1A-1 - 监测发动机运转过程中齿条位置传感器的电压。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 采取措施 在各种发动机负载水平下读取诊断接头的触针 B(左排燃油泵)与触针 A(接地)以及触针 C(右排燃油泵)与触针 A(接地)之间的电压。 | |
合格 |
不合格 |
指定负载条件下触针 A 与触针 B 之间的电压读数应一致 (±0.2 VDC) 并且两个电压读数应随负载(供油)条件的变化而波动。 |
|
转至 6A |
转至 2A |
向导步骤 2 - 检查发动机线束。
向导步骤 2A - 检查发动机线束适配器电缆和 ECM 接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 6A |
向导步骤 2A-1 - 检查发动机线束和燃油泵接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从燃油泵上断开发动机线束接头。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换燃油泵。参考《基本发动机故障判断和排除手册》。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-2 |
转至 6A |
向导步骤 2A-2 - 检查发动机线束接头和使用的所有发动机线束延长电缆。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束接头。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209。 更换发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2B |
转至 6A |
向导步骤 2B - 检查齿条位置传感器和齿条执行器电路是否存在触针之间短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从燃油泵上断开发动机线束接头。 采取措施 测量发动机线束适配器电缆接头的触针 5(右排燃油泵为触针 10)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 3(右排燃油泵为触针 4)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 6(右排燃油泵为触针 9)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 7(右排燃油泵为触针 8)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头的触针 1(右排燃油泵为触针 2)与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 2C |
转至 2B-1 |
向导步骤 2B-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针之间是否存在短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 5(右排燃油泵为触针 10)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 3(右排燃油泵为触针 4)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 6(右排燃油泵为触针 9)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 7(右排燃油泵为触针 8)与此接头中的所有其它触针之间的电阻。 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 1(右排燃油泵为触针 2)与此接头中的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209 或 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209 或 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 6A |
转至 6A |
向导步骤 2C - 检查齿条位置传感器和齿条执行器电路是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从燃油泵上断开发动机线束接头。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆接头的触针 5(右排燃油泵为触针 10)与燃油泵接头线束侧的触针 E 之间的电阻。 测量发动机线束适配器电缆接头的触针 3(右排燃油泵为触针 4)与燃油泵接头线束侧的触针 G 之间的电阻。 测量发动机线束适配器电缆接头的触针 6(右排燃油泵为触针 9)与燃油泵接头线束侧的触针 F 之间的电阻。 测量发动机线束适配器电缆接头的触针 7(右排燃油泵为触针 8)与燃油泵接头线束侧的触针 A 之间的电阻。 测量发动机线束适配器电缆接头的触针 1(右排燃油泵为触针 2)与燃油泵接头线束侧的触针 B 之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
|
转至 2D |
转至 2C-1 |
向导步骤 2C-1 - 检查发动机线束适配器电缆和使用的所有发动机线束延长电缆是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束接头。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 5(右排燃油泵为触针 10)的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 3(右排燃油泵为触针 4)的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 6(右排燃油泵为触针 9)的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 7(右排燃油泵为触针 8)的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 1(右排燃油泵为触针 2)的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209 或 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209 或 019-240。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 6A |
转至 6A |
向导步骤 2D - 检查齿条位置传感器和齿条执行器电路是否存在对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从燃油泵上断开发动机线束接头。 采取措施 测量发动机线束适配器电缆的触针 5(右排燃油泵为触针 10)与发动机缸体接地之间的电阻。 测量发动机线束适配器电缆的触针 3(右排燃油泵为触针 4)与发动机缸体接地之间的电阻。 测量发动机线束适配器电缆的触针 6(右排燃油泵为触针 9)与发动机缸体接地之间的电阻。 测量发动机线束适配器电缆的触针 7(右排燃油泵为触针 8)与发动机缸体接地之间的电阻。 测量发动机线束适配器电缆的触针 1(右排燃油泵为触针 2)与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 3A |
转至 2D-1 |
向导步骤 2D-1 - 检查发动机线束是否对地短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束接头。 从燃油泵上断开发动机线束接头。 采取措施 测量发动机线束接头的触针 5(右排燃油泵为触针 10)与发动机缸体接地之间的电阻。 测量发动机线束接头的触针 3(右排燃油泵为触针 4)与发动机缸体接地之间的电阻。 测量发动机线束接头的触针 6(右排燃油泵为触针 9)与发动机缸体接地之间的电阻。 测量发动机线束接头的触针 7(右排燃油泵为触针 8)与发动机缸体接地之间的电阻。 测量发动机线束接头的触针 1(右排燃油泵为触针 2)与发动机缸体接地之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
维修或更换发动机线束 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-209 或 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 3A |
转至 6A |
向导步骤 3 - 检查齿条执行器。
向导步骤 3A - 检查齿条执行器线圈的电阻。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从燃油泵上断开发动机线束接头。 采取措施 测量燃油泵接头的触针 B 与触针 G 之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
更换燃油泵 |
转至 3B |
转至 6A |
向导步骤 3B - 核实齿条的移动 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 使用 INSITE™(零件号 3825145)进行齿条移动测试。输入燃油泵齿条位置的上下限。拆卸燃油泵前部的盖并核实齿条的移动。 注:如果不能靠近燃油泵上的盖来目视核实齿条的移动,拆卸燃油箱之前先进行步骤 4 和 5。 | |
合格 |
不合格 |
齿条在整个行程范围内移动 |
更换燃油泵 |
转至 4A |
转至 6A |
向导步骤 4 - 检查齿条位置传感器。
向导步骤 4A - 检查齿条位置传感器线圈的电阻。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从燃油泵上断开发动机线束接头。 采取措施 测量燃油泵接头的触针 E 与触针 F 之间的电阻。 |
|
合格 |
不合格 |
17 至 23 欧姆 |
更换燃油泵 |
转至 4B |
转至 6A |
向导步骤 4B - 检查齿条位置传感器基准线圈的电阻。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从燃油泵上断开发动机线束接头。 采取措施 测量燃油泵接头的触针 A 与触针 F 之间的电阻。 |
|
合格 |
不合格 |
17 至 23 欧姆 |
更换燃油泵 |
转至 5A |
转至 6A |
向导步骤 5 - 检查 ECM
向导步骤 5A - 检查齿条位置传感器信号触针的电压是否正确。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从燃油泵上断开发动机线束。 采取措施 测量燃油泵接头线束侧的触针 A 与接地之间的信号电压。 测量燃油泵接头线束侧的触针 E 与接地之间的信号电压。 测量燃油泵接头线束侧的触针 F 与接地之间的信号电压。 | |
合格 |
不合格 |
2.4 至 2.6 VDC |
更换 ECM |
转至 6A |
转至 6A |
向导步骤 6 - 清除故障代码。
向导步骤 6A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机并怠速运转 1 分钟 核实故障代码 171 不起作用。 | |
合格 |
不合格 |
故障代码 171 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 6B |
转至 1A |
向导步骤 6B - 清除非现行故障代码。 | ||
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
| |
合格 |
不合格 | |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 | |
转至 维修完成 |
转至 相应的故障诊断及排除图表 | |
2506-E15TAG1缸径X冲程,帕金斯柴油发电机组故障排除,威尔信P275 原理,卡特彼勒3512发动机载荷就熄火该查找哪儿,卡特长周期冷却液一般多长时间更换,卡特3508B发动机维修手册,
康明斯QST30---故障代码 234故障判断及排除手册
故障代码 234 发动机超速 - 发动机保护 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 234 |
发动机线束电子控制模块 (ECM) 接头的发动机转速传感器 (ESS) 信号触针 21 和 22 表明发动机转速超过报警(停机)阈值。 |
燃油切断阀断电(阀闭合)。 |
ESS 电路 |
|
电路描述
ESS 电路通过发动机线束向 ECM 提供发动机转速信号。
部件位置
ESS 位于飞轮壳内。
大修提示
此故障代码表示发动机转速高于允许的最大发动机转速。发动机超速可能是由燃油系统故障或正反向驱动发动机超过允许的最大转速而引起的。
可以使用 INSITE™(零件号 3825145)调整发动机超速停机阈值。 确保将此阈值设置在适用的数值上。
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
识别超速的原因。 |
|
步骤 1A. 检查有无故障代码 171。 |
不存在故障代码 171 | |
步骤 1B. 检查发动机是否空转(反向驱动)。 |
没有反向驱动发动机 | |
步骤 1C. 检查有无替代燃油源。 |
无替代燃油源 | |
步骤 1D. 用服务软件监测模式检查发动机转速。 |
修正转速读数 | |
步骤 2. |
清除故障代码。 |
|
步骤 2A. 使故障代码不起作用。 |
故障代码 234 不起作用 | |
步骤 2B. 清除非现行故障代码。 |
所有故障代码已被清除 |
向导步骤 1 - 识别超速的原因。
向导步骤 1A - 检查有无故障代码 171。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 使用 INSITE™(零件号 3825145)读取故障代码。 |
|
合格 |
不合格 |
不存在故障代码 171 |
|
转至 1B |
转至故障代码 171 |
向导步骤 1B - 检查发动机是否空转(反向驱动)。 | |
采取措施 检查快照数据是否指示反向驱动。 |
|
合格 |
不合格 |
没有反向驱动发动机 |
检查发动机是否因超速状况而导致损坏。 |
转至 1C |
转至 2A |
向导步骤 1C - 检查有无替代燃油源。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 | |
合格 |
不合格 |
无替代燃油源 |
找到替代燃油源。 |
转至 1D |
转至 2A |
向导步骤 1D - 用服务软件监测模式检查发动机转速。 | |
条件 停机/运转开关处在“RUN”(运转)位置。 采取措施 使用 INSITE™(零件号 3825145)监测发动机转速。 |
|
合格 |
不合格 |
修正转速读数 |
检查发动机转速传感器 |
转至 2A |
转至 2A |
向导步骤 2 - 清除故障代码
向导步骤 2A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机,并怠速运转 1 分钟。 核实故障代码 234 不起作用。 |
|
合格 |
不合格 |
故障代码 234 不起作用。 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 2B |
转至 1A |
向导步骤 2B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障进行故障诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
威尔信机组启动马达稍转即停,柴油机爆炸压力低的原因及排除方法,柴油发动机大修后不好打火,柴油机高速有嗒嗒声,柴油发动机启动2分钟高温停机有什么原因造成,
康明斯QST30----故障代码 342 或 346故障判断及排除手册
故障代码 342 或 346 电子控制模块 (ECM) 存储器 - 存储区故障 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 342 或 346 |
故障代码 342 - ECM 已检测到存储关键发动机参数的存储器中出现存储器校验和错误。 故障代码 346 - ECM 已检测到存储非关键发动机参数的存储器中出现存储器校验和错误。 |
故障代码 342 - 发动机将停机。 故障代码 346 - 对性能没有影响。 注:ECM 数据可能丢失,包括故障代码数据、可调整参数设置、ECM 时间和发动机运转时间。 |

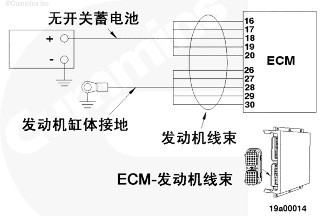

无开关蓄电池电路 |
|
电路描述
QST30 发电机驱动用系列发动机的 ECM 是一台负责发动机控制、诊断和发动机特性的电脑。
部件位置
QST30 发电机驱动用系列发动机的 ECM 由发电机组 OEM 安装。它通常安装在发电机操作面板附近。
大修提示
这是 ECM 内部存储器的故障。ECM 的供电中断或蓄电池电源的损失会引起此故障。可能需要进行控制器部分复位或主复位才能清除此故障。
注意和警告
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时请使用下列测试导线 |
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查设备蓄电池系统。 |
|
步骤 1A. 检查蓄电池电缆连接。 |
无损坏的连接 | |
步骤 1B. 检查蓄电池电压。 |
17.3 至 34.7 VDC(24 V 系统) | |
步骤 2. |
检查发动机线束。 |
|
步骤 2A. 检查发动机线束适配器电缆和 ECM 接头的触针。 |
无损坏的触针 | |
步骤 2A-1. 检查发动机线束和发动机线束延长电缆接头的触针。 |
||
步骤 2B. 检查无开关蓄电池电源电路是否开路。 |
小于 10 欧姆 | |
步骤 2B-1. 检查发动机线束适配器电缆和使用的所有延长电缆是否存在开路。 |
||
步骤 2C. 检查无开关蓄电池电源中的触针之间是否短路。 |
大于 100 千欧 | |
步骤 2C-1. 检查发动机线束适配器电缆和使用的所有延长电缆是否存在触针之间短路。 |
||
步骤 2D. 检查发动机的接地连接。 |
无损坏的连接 | |
步骤 2E. 检查接地电路是否开路。 |
小于 10 欧姆 | |
步骤 2E-1. 检查发动机线束适配器电缆和使用的所有延长电缆的缸体接地电路是否存在开路。 |
||
步骤 3. |
进行控制器复位。, P> |
|
步骤 3A. 进行控制器的部分复位。 |
故障代码 342 或 346 不起作用 | |
步骤 3B. 进行控制器的主复位。 |
故障代码 342 或 346 不起作用 | |
步骤 4. |
清除故障代码。 |
|
步骤 4A. 使故障代码不起作用。 |
故障代码 342 或 346 不起作用 | |
步骤 4B. 清除所有非现行故障代码。 |
所有故障代码已清除 |
向导步骤 1 - 检查设备蓄电池系统。
向导步骤 1A - 检查蓄电池电缆连接。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 侵蚀 接头松动。 |
|
合格 |
不合格 |
无损坏的连接 |
维修损坏的接头 维修或更换蓄电池接头。参考《OEM 故障判断和维修手册》。 |
转至 1B |
转至 4A |
向导步骤 1B - 检查蓄电池电压。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 测量蓄电池电压。 |
|
合格 |
不合格 |
17.3 至 34.7 VDC(24 V 系统) |
更换蓄电池 |
转至 2A |
转至 4A |
向导步骤 2 - 检查发动机线束。
向导步骤 2A - 检查发动机线束适配器电缆和 ECM 接头的触针。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束适配器电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 更换 ECM。参考 OEM 故障诊断步骤。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2A-1 |
转至 4A |
向导步骤 2A-1 - 检查发动机线束和所有发动机线束延长电缆。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 采取措施 触针弯曲或折断 触针缩进或伸出 触针腐蚀 接头内或表面有湿气。 |
|
合格 |
不合格 |
无损坏的触针 |
维修损坏的触针 维修发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240。 更换发动机线束或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 使用电气触点清洗剂干燥接头(零件号 3824510)。 |
转至 2B |
转至 4A |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B - 检查无开关蓄电池电源电路是否开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从蓄电池上拆下发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 38 与发动机线束蓄电池正极接头之间的电阻 测量发动机线束适配器电缆接头的触针 16 至触针 20 与发动机线束蓄电池正极接头之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
|
转至 2C |
转至 2B-1 |
为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2B-1 - 检查发动机线束适配器电缆和使用的所有延长电缆是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从所有发动机线束延长电缆上断开发动机线束。 采取措施 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 38 的导通性。 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 16 至 20 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240 和 019-197。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240 和 019-197。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 4A |
转至 4A |
为了避免触针和线束损坏,进行测量时请使用下列测试导线 |
注意 为了避免触针和线束损坏,进行测量时请使用下列测试导线 |
向导步骤 2C - 检查无开关蓄电池电源中的触针之间是否短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从蓄电池上拆下发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 38 与此接头中除触针 16 至 20 以外的所有其它触针之间的电阻 测量发动机线束适配器电缆接头的触针 16 至 20 与此接头中除触针 38 及 16 至 20 以外的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 |
|
转至 2D |
转至 2C-1 |
注意 为了避免触针和线束损坏,进行测量时请使用下列测试导线 |
向导步骤 2C-1 - 检查发动机线束适配器电缆和使用的所有延长电缆是否存在触针之间短路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 38 与此接头中除触针 16 至 20 以外的所有其它触针之间的电阻 测量发动机线束适配器电缆接头和所有发动机线束延长电缆接头的触针 16 至 20 与此接头中除触针 38 及 16 至 20 以外的所有其它触针之间的电阻。 |
|
合格 |
不合格 |
大于 100 千欧 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240 和 019-197。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240 和 019-197。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 4A |
转至 4A |
向导步骤 2D - 检查发动机的接地连接。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从蓄电池上拆下发动机线束。 采取措施 接头断裂 接头腐蚀 接头松动 过多油漆、机油或污垢。 |
|
合格 |
不合格 |
无损坏的连接 |
修理或更换发动机线束 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-197。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 2E |
转至 4A |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2E - 检查接地电路是否开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从 ECM 上断开发动机线束适配器电缆。 从发动机缸体接地上断开发动机线束。 采取措施 测量发动机线束适配器电缆接头的触针 26 至 30 与发动机线束的发动机缸体接地接头之间的电阻。 |
|
合格 |
不合格 |
小于 10 欧姆 |
|
转至 3A |
转至 2E-1 |
注意 为了避免触针和线束损坏,进行测量时,请使用下列测试导线: |
向导步骤 2E-1 - 检查发动机线束适配器电缆和使用的所有延长电缆的缸体接地电路是否存在开路。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 从发动机线束延长电缆上断开发动机线束。 从 ECM 上断开发动机线束适配器电缆。 采取措施 测量发动机线束适配器电缆和使用的所有发动机线束延长电缆的触针 26 至 30 的导通性。 |
|
合格 |
不合格 |
小于 10 欧姆 维修发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-197 和 019-240。 更换发动机线束。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
只要发现故障,则需维修或更换发动机线束适配器电缆或发动机线束延长电缆 维修发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-240 和 019-197。 更换发动机线束适配器电缆或发动机线束延长电缆。参考《QST30 发电机驱动用系列发动机 QST 燃油系统故障判断和排除手册》(公告号 3666184)中的步骤 019-043。 |
转至 4A |
转至 4A |
向导步骤 3 - 进行控制器复位。
向导步骤 3A - 进行控制器的部分复位。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 使用 INSITE™(零件号 3825145)向下翻至“Tools”(工具)菜单并选择“Controller Partial Reset”(控制器部分复位)。 |
|
合格 |
不合格 |
故障代码 342 或 346 不起作用 |
|
转至 3B |
转至 3B |
向导步骤 3B - 进行控制器的主复位。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 使用 INSITE™(零件号 3825145)向下翻至“Tools”(工具)菜单并选择“Controller Master Reset”(控制器主复位)。 注:进行控制器的主复位将会使 ECM 中的所有数据(故障代码数据、参数设置、ECM 时间和发动机运转时间)丢失。进行复位后您必须将所有可调整参数配置为各自的初始设置。 |
|
合格 |
不合格 |
故障代码 342 或 346 不起作用 |
|
转至 4A |
转至 |
向导步骤 4 - 清除故障代码。
向导步骤 4A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机并怠速运转 1 分钟 |
|
合格 |
不合格 |
故障代码 342 或 346 不起作用 |
请重新进行故障诊断步骤,或在已经完成所有步骤并经过复查后,与当地康明斯特约维修站联系。 |
转至 4B |
转至 1A |
向导步骤 4B - 清除所有非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已被清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
清除柴油发动机积炭要拆动力吗,电喷系统中电磁阀,柴油发动机启动后不来机油怎么办,柴油共轨燃油占空比偏低是什么原因,强鹿发动机故障代码,柴油发动机电控系统,
康明斯QST30 故障代码 415故障判断及排除手册
故障代码 415 机油压力 — 发动机保护 |
概述
代码 |
故障原因 |
产生后果 |
故障代码: 415 |
发动机机油压力已降至机油压力低报警(停机)阈值以下。 |
发动机将停机。 |
机油压力传感器 (OPS) 电路 |
|
电路描述
电子控制模块 (ECM) 利用 OPS 监测机油压力。ECM 监测信号触针上的电压并将它转换成压力值。ECM 将机油压力值用于发动机保护系统。
部件位置
OPS 位于发动机缸体左排燃油泵的上面。
大修提示
确认传感器处的 OPS 电源电压为 4.75 至 5.25 VDC。参考故障代码 141。
机油压力随发动机转速、机油油位和调节器动作而变化。使发动机带负载以低转速运转不会造成机油压力低,除非是机油温度高、机油油位低、调节器出故障或系统中某些地方压力缺失。
故障判断及排除步骤
步骤 |
技术规范 | |
步骤 1. |
检查传感器精度。 |
|
步骤 1A. 用机械式压力表核实传感器的精度。 |
传感器读数正确 | |
步骤 2. |
清除故障代码。 |
|
步骤 2A. 使故障代码不起作用。 |
故障代码 415 不起作用 | |
步骤 2B. 清除非现行故障代码。 |
所有故障代码已清除 |
向导步骤 1 - 检查传感器精度。
向导步骤 1A - 用机械式压力表核实传感器的精度。 | |
条件 停机/运转开关处在“STOP”(停机)位置。 控制器不在诊断模式。 采取措施 将已知质量和标定的机械式机油压力表连接到发动机的机油滤清器座的顶部上其中一个螺塞上。 将 INSITE™(零件号 3825145)连接到数据通信接口上。 起动发动机,将屏幕上的机油压力读数与机械式机油压力表上的读数进行比较。 注:需要提高发动机转速,以便更容易地发现读数间的差异。 |
|
合格 |
不合格 |
传感器读数正确。 |
转至故障代码 141 |
转至 2A |
故障代码 141 |
向导步骤 2 - 清除故障代码。
向导步骤 2A - 使故障代码不起作用。 | |
条件 连接所有部件。 采取措施 连接所有部件。 起动发动机,并怠速运转一分钟。 注:如果在特定的转速下出现故障,在该转速下运转发动机以核实是否已经排除故障。 | |
合格 |
不合格 |
故障代码 415 不起作用 |
如果已完成所有步骤并经过再次检查,请重新进行故障诊断及排除或与当地的康明斯特约维修站联系。 |
转至 2B |
转至 1A |
向导步骤 2B - 清除非现行故障代码。 | |
条件 连接所有部件。 采取措施 使用 INSITE™(零件号 3825145)清除非现行故障代码。 注:数据通信接口接头位于飞轮壳右排上。 |
|
合格 |
不合格 |
所有故障代码已清除 |
对所有其余的现行故障代码进行诊断。 |
转至 维修完成 |
转至 相应的故障诊断及排除图表 |
发电柴油机涡轮增压器,mtu20v4000气门间隙多少,发动机飞轮漏水,ECM引擎控制模块故障跟加的油品有关系?,柴油发动机大修后排气口有机油,发电机油泵电子调速器转速达不到,
