珀金斯Perkins燃油喷油泵-拆卸(配有增压控制)

珀金斯Perkins燃油喷油泵-拆卸(配有增压控制)

拆卸步骤

开始:

a.拆下前盖。有关正确的步骤，请参阅《拆解和组装》,“前盖-拆卸和安装”。

b.拆下燃油喷油管。有关正确的步骤，请参阅《拆解和组装》,“燃油喷油管-拆卸”。

1.把供油开关转到关闭位置。

2.将蓄电池断路开关转到断开位置。

3使用工具(A)转动曲轴，使1号活塞处于上止点位置。有关正确的步骤，请参阅《系统操作、测试和调整》,“查找1号活塞上止点位置”。

4使用工具(B)锁定曲轴，使1号活塞处于上止点位置。

5.使用工具(C)锁定凸轮轴。

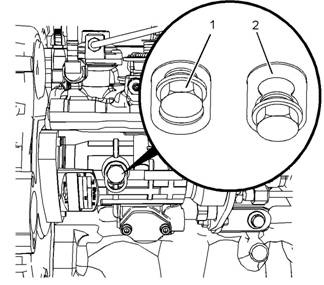

6松开锁定螺钉(1)。转动隔套(2)，以便将锁定螺钉(1)拧紧抵到喷油泵的轴上。逆时针方向转动喷油泵齿轮来消除齿隙。拧紧锁定螺钉(1)至扭矩为15N·m(133lbin)。

7.消除燃油泵齿轮的齿隙。将喷油泵锁在正确位置，然后卸下燃油泵齿轮。请参阅《拆解和组装》,“燃油泵齿轮-拆卸和安装”以了解正确程序。

8清洁喷油泵(8)及其周围区域。开始组装前，确保该区域无污染物。

9将适当的容器放置到燃油喷油泵(8)的下方，用来盛装所有可能溢出的燃油。

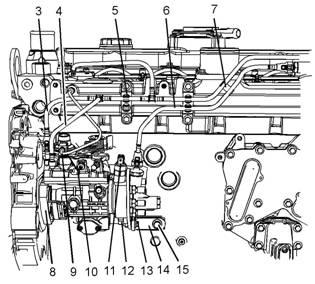

10.将塑料管组件(3)、塑料管组件(4)和塑料管组件(6)从喷油泵(8)上断开。

11.将塑料管组件(3)、塑料管组件(4)和塑料管组件(6)从夹子(5)和夹子(7)上拆下。将塑料管组件放置在远离喷油泵的地方。

12.使用工具(D)塞住塑料管组件(3)、塑料管组件(4)和塑料管组件(6)。

13.使用工具(D)盖住喷油泵(8)上的塑料管组件接头。

14.将管组件(9)从喷油泵(8)和缸盖上拆下。

15.拆下密封件(10)（未显示）。

16.将OEM线束组件从电磁阀(11)和电磁阀(12)上断开。

17.将螺母和螺栓(13)从喷油泵(8)上拆下。

18.拆下螺栓(15)，然后将支架(14)从缸体和喷油泵上拆下。

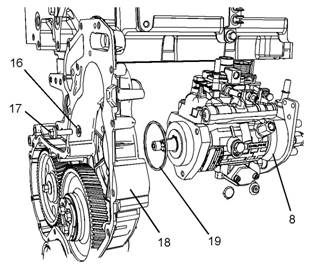

19.将螺栓(17)和密封垫圈(16)从喷油泵(8)上拆下。

注:在螺栓拆卸过程中应用手支撑喷油泵。

20.小心地将喷油泵(8)从前壳体(18)上拆下。

21.将O形密封圈(19)从喷油泵(8)上拆下。
