拆卸步骤

注:塞住并盖好所有开口和管组件。

1.松开软管卡箍，并将软管组件从涡轮增压器进口上断开。

2.松开软管卡箍，并将软管组件从涡轮增压器出口上断开。

3如有必要，从涡轮增压器上的废气旁通阀执行器上拆下软管组件。

4将排气管组件从涡轮增压器上拆下，有关正确的步骤，请参阅原始设备制造商（OEM）信息。

5如有必要，拆下排气弯头。有关正确的步骤，请参阅《拆解和组装》,“排气弯头-拆卸和安装”。

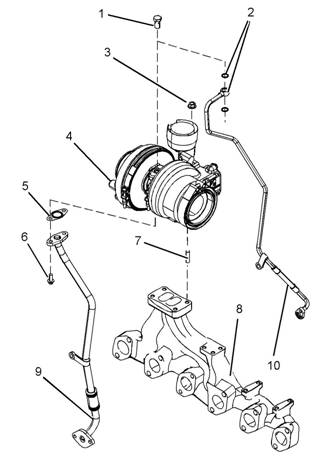

6拆下中空螺栓(1)，然后从管组件(10)上拆下密封垫圈(2)。

7从管组件(9)拆下螺栓(6)。拆下密封垫(5)。

8将管卡箍从管组件(9)和管组件(10)上拆下。将管组件(10)远离涡轮增压器(4)安置。

9将螺母(3)从涡轮增压器(4)上拆下。

10从排气歧管(8)上卸下涡轮增压器(4)。

11.如有必要，将螺柱(7)从排气歧管(8)上拆下。

12.为拆下管组件(9)和管组件(10)，将需要拆下排气歧管(8)。

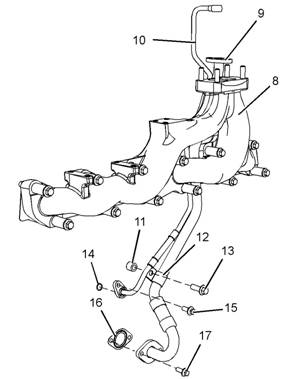

13.将螺栓(13)从管夹(12)拆下，然后拆下隔套(11)。

14.将螺栓(15)从管组件(10)上拆下。将管组件(10)从缸体上拆下。

15.从管组件(9)拆下螺栓(17)。拆卸密封垫(16)。

16.拆下排气歧管。有关正确的步骤，请参阅《拆解和组装》,“排气歧管（顶部安装式涡轮增压器排气歧管）-拆卸和安装”。

17.拆下管组件(9)和管组件(10)。将O形密封圈(14)从管组件(10)上拆下。

涡轮增压器-安装

1确保涡轮增压器(4)清洁、无损坏。检查涡轮增压器有无磨损。更多信息请参阅《系统操作、测试和调整》,“涡轮增压器检查”。如果涡轮增压器的任何零件磨损或损坏，必须更换整个涡轮增压器。

2如有必要，测试废气旁通阀执行器是否正常工作。请参阅《系统操作、测试和调整》,“涡轮增压器检查”。如果废气旁通阀执行器损坏或不在规定限制范围内工作，必须更换整个涡轮增压器。

3清洁排气歧管(16)的密封垫表面。如有必要，将螺柱(17)安装到排气歧管上。拧紧螺柱至扭矩18N·m(160lbin)。

4将涡轮增压器(4)定位到排气歧管(16)上。

5.安装螺母(18)。

注:安装螺母后，应支撑住涡轮增压器。

6.拧紧螺母(18)至扭矩为44N·m(32lbft)。

7确保管组件(14)和(10)清洁、无损坏或堵塞。更换任何损坏的部件。

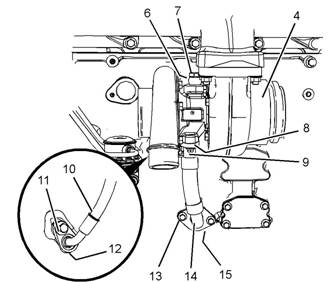

8将新密封垫(8)（未显示）和螺栓(9)定位到管组件(14)上。

9将管组件(14)安装到涡轮增压器(4)上。安装螺栓(9)并用手拧紧。

10将新密封垫(15)（未显示）定位在管组件(10)的法兰和缸体之间。安装螺栓(13)并用手拧紧。

11.拧紧螺栓(9)和螺栓(13)至扭矩为22N·m(195lbin)。

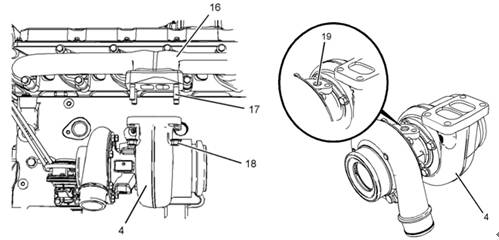

12.从进油口(19)处拆下螺塞。请参阅插图54。用清洁的发动机机油通过进油口润滑涡轮增压器轴承。将压缩机叶轮转动几次以便润滑轴承。

13.使用工具(A)润滑新的O形密封圈(12)（未显示）。将O形密封圈(12)（未显示）安装到管组件(10)上。

14.将管组件(10)安装到缸体上并在涡轮增压器(4)上定位好。

15.安装螺栓(11)并用手拧紧。确保管组件(10)正确安装在缸体中。

16.将中空螺栓(7)和两个新的密封垫圈(6)（未显示）安装到管组件(10)上。

17.拧紧中空螺栓(7)至扭矩为20N·m(177lbin)。

18.拧紧螺栓(11)至扭矩为22N·m(195lbin)。

19.如有必要，安装排气弯头。有关正确的步骤，请参阅《拆解和组装》,“排气弯头-拆卸和安装”。

20.将排气管组件连接到涡轮增压器上，有关正确的步骤，请参阅原始设备制造商（OEM）信息。

21.如有必要，将软管组件安装到涡轮增压器的废气旁通阀执行器上。

22.将管组件(5)连接到涡轮增压器(4)。牢固地拧紧软管卡箍(3)。

23.将软管组件(1)连接到涡轮增压器(4)上。牢固地拧紧软管卡箍(2)。
