珀金斯发动机机油冷却器-拆卸拆卸步骤

珀金斯发动机机油冷却器-拆卸拆卸步骤

1.从冷却系统将冷却液排入合适的容器中。有关正确的程序，请参阅《Perkins柴油发动机Perkins柴油机操作和保养手册》,“冷却系统冷却液-排放”。

2.将适当的容器放置到发动机机油冷却器的下方，用来盛装所有可能溢出的油液。

3拆下 机油滤 清器 底座 。 请参阅 《Perkins柴油机Perkins柴油机拆解和组装》 ,“机油滤 清器 底座 - 拆 卸和 安装”。

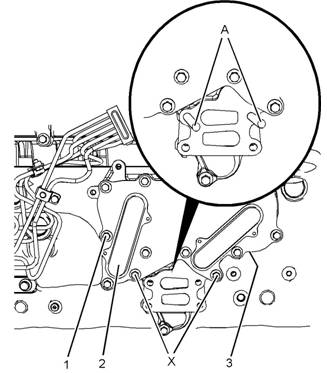

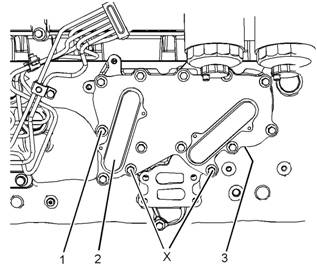

4从发 动机 机油 冷却器 组件 (2) 上拆 下螺 栓 (1)。

注意 不同 长度 螺栓 的位 置。 不 要拆下 (X) 位置上的 螺栓 。

注: 当拆下 螺栓时 ，应支 撑住 发动机 机油冷 却器。

5. 将发动 机机油 冷却 器组件 (2) 从缸 体上 卸下。

6. 拆下 密封 垫 (3)（ 未显 示） 。

拆 解 步骤

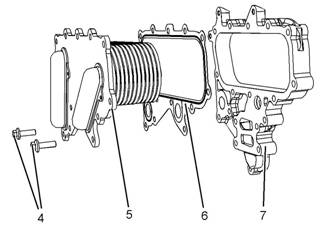

1卸下 螺栓 (4)。

2将冷 却器基 体 (5) 从隔 板 (7) 上拆下 。

3拆下 密封 垫 (6)。

发 动机 机 油冷 却 器 - 安 装组 装 步骤

1确保 冷却器 基体 (5) 清洁 、无 堵塞或 损坏。 确 保隔板 (7) 清洁 且无损 坏。 更换任 何损坏 的部件 。

2将新 接头 (6) 安置 在隔 板 (7) 上。 将 冷却器 基体(5) 安 装到 隔板 上。

3用手 安装 并拧 紧螺 栓 (4)。

安 装 步 骤

1清洁 缸体 密封 垫表 面。

2将新 密封垫 (3)（ 未显示 ）定 位到 发动机 机油 冷却器 组件 (2) 上 。 将 螺栓 (1) 安 装到 密封 垫的锯齿形 孔中 。

3将工 具 (A) 安 装到 缸体上 。

4将机 油冷却 器组 件 (2) 安装到 工具 (A) 上 。 确保机油冷 却器 组件正 确位于 缸体 的凹槽 中。

5用手 拧紧 螺栓 (1)。

6拆下 工具 (A)。

7将其 余的螺 栓 (1) 安装 到发 动机机 油冷 却器组 件(2) 上 。

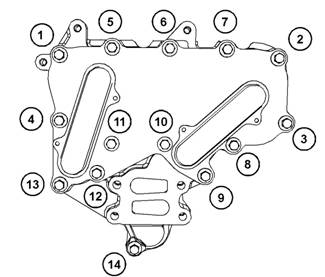

8按照 图 84 所示 的顺 序， 拧紧螺 栓 (1) 至 扭矩为22 N·m (195 lb in)。

9安装 油滤 清器 底座。 有 关正 确的 步骤 ，请 参阅《Perkins柴油机拆解和组装》, “机油过滤器底座 - 拆 卸和安装”。

10. 加 注冷却 系统 至正 确液 位。 有关 正确 的步 骤，请参 阅《操 作和 保养 手册》 , “冷 却系 统冷却 液 -更换 ”。

11检查 发动 机润滑 油油位。 有 关正确 的步骤 ，请参阅《Perkins柴油机操作和保养手册 》, “发动机机油 油位 - 检查”。
