拆解步骤

开始:

a.拆下摇臂轴组件。请参阅《拆解和组装》,“摇臂轴和推杆-拆卸”。

注意

保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

1.为了显示位置，在各个摇臂组件上作一个识别标记。

注:所有部件必须安装回原来的位置。请勿交换使用部件。

2如有必要，将Torx螺钉从摇臂轴(8)上拆下。

3从前面开始拆解摇臂轴。

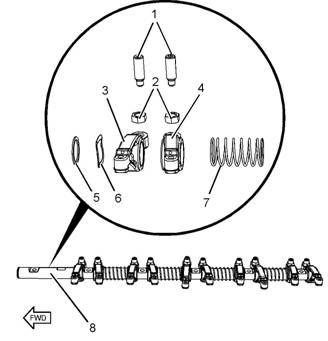

4使用工具(A)，将固定夹(5)从摇臂轴(8)上取下。拆下波形垫圈(6)。

5将进气门摇臂组件(3)从摇臂轴(8)上卸下。将排气门摇臂组件(4)从摇臂轴(8)上卸下。

6将弹簧(7)从摇臂轴(8)上卸下。

7重复步骤5至6，将其余的摇臂从摇臂轴(8)上拆下。

8如有必要，拆下固定夹(10)，然后将波形垫圈(9)从摇臂轴(8)的后端拆下。

9如有必要，从摇臂上卸下螺母(2)和调节器(1)。为了显示位置，在各个调节器上作一个临时的识别标记。

注:所有部件必须安装回原来的位置。请勿交换使用部件。

摇臂轴-组装

组装步骤

1确保所有部件清洁、无磨损或损坏。关于更多信息，请参阅《技术参数》,“摇臂轴”。如有必要，更换所有磨损或损坏的部件。

2如有必要，将螺母(2)和调节器(1)安装到摇臂组件(3)和(4)上。如果继续使用原有调节器，确保将该调节器安装在原来的位置。

3使用工具(A)，将固定夹(10)和波形垫圈(9)安装到摇臂轴(8)的后端。

4使用清洁的发动机机油润滑摇臂组件(3)和(4)的孔以及摇臂轴(8)。

5将排气门摇臂组件(4)安装到摇臂轴(8)上。

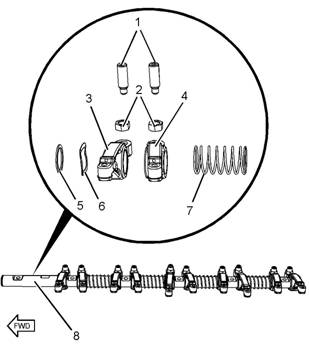

6将进气门摇臂组件(3)安装到摇臂轴(8)上。

7将弹簧(7)安装到摇臂轴(8)上。

8.重复步骤4至7，将其余的部件组装到摇臂轴(5)上。

9.安装完所有摇臂组件后，安装波形垫圈(6)。

10.使用工具(A)，将固定夹(5)安装到摇臂轴(8)的前端。

结束:

a.安装摇臂轴组件。请参阅《拆解和组装》,“摇臂轴和推杆-安装”。

摇臂轴和推杆-安装

安装步骤

1清洁推杆。检查推杆有无磨损或损坏。更换任何磨损或损坏的推杆。

2使用清洁的发动机机油润滑推杆(3)的两端。将推杆的杯口朝上安装到发动机上。

注:确保已将推杆(3)安装到原来的位置，并且每个推杆的球端都在气门挺杆中正确就座。

3.确保摇臂轴组件清洁且无磨损或损坏。

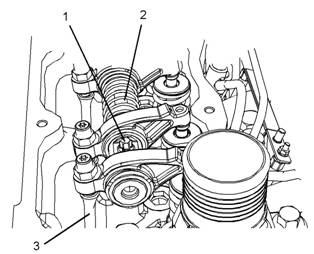

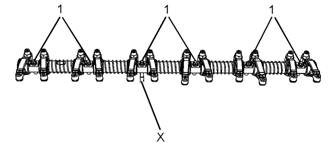

4将torx螺钉(1)安装到摇臂轴(2)中。确保不同长度的Torx螺钉(1)安装在位置(X)中。

5将工具(B)安装到摇臂轴(2)的组件上。

6确保机加工平面(Y)朝上，并且机加工平面(Y)朝机器的前端。

7将摇臂轴组件(2)安置在缸盖上。

注:确保调整螺钉正确座入推杆端中。

8.使用工具(A)逐步拧紧torx螺钉(1)。确保摇臂轴组件(2)正确定位在缸盖上。

注:为了避免摇臂轴组件(2)变形，先拧紧中间的torx螺钉。朝着摇臂轴组件外侧进行。

9.拆下工具(B)。

10.拧紧torx螺钉(1)至扭矩为35N·m(26lbft)。

11.检查气门间隙。请参阅《系统操作、测试发动机气门间隙》,“-检查/调整”。如有必要，调整气门间隙。请参阅《系统操作、测试和调整》,“发动机气门间隙-检查/调整”以了解正确程序。

结束:

a.安装气门机构盖。请参阅《拆解和组装》,“气门机构盖-拆卸和安装”。
