珀金斯柴油发动机缸盖-安装

Perkins珀金斯柴油发动机缸盖-安装

1彻底清洁缸盖与缸体的密封垫表面。不

要损坏缸盖或缸体的密封垫表面。确保没有碎屑进入缸孔、冷却液油道或润滑油油道中。

2检查缸盖的密封垫表面有无变形。有关更多资料，请参阅《技术参数》,“缸盖”。如果缸盖密封垫表面变形超过最大允许限制，应更换缸盖。

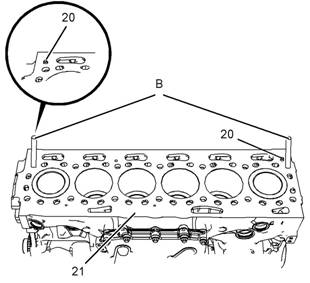

3检查定位销(20)有无损坏。如有必要，更换缸体中的定位销。

4将工具(B)安装到缸体上。

5将新缸盖密封垫(21)与定位销(19)对准。将新缸盖密封垫(20)安装到缸体上。

6使用适当的起吊设备起吊缸盖。缸盖的重量约为96kg(212lb)。

7使用工具(B)对准缸盖与缸体。将缸盖安装到缸体上。

注:确保缸盖正确安置在定位销(20)上。

8.拆下工具(B)。

9清洁螺栓(18)。按照步骤9.a进行检查螺栓的程序。

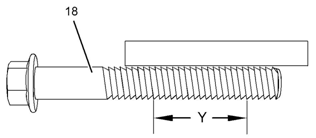

a.用直尺检查螺栓的螺纹。请参阅插图176。更换看起来在整个长度(Y)上螺纹直径减小的所有螺栓。

10使用清洁的发动机机油润滑螺栓(18)的螺纹和螺栓肩。

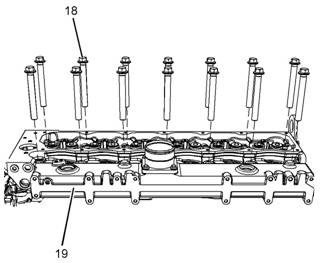

11.将螺栓(18)安装到缸盖(19)上。

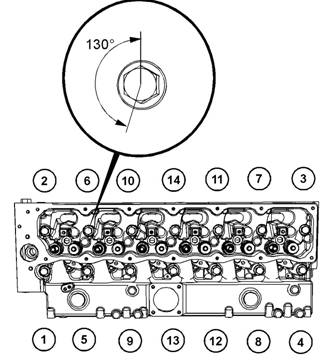

12.按照图178所示的数字顺序，拧紧螺栓至扭矩为50N·m(37lbft)。

13.按照图178所示的数字顺序，拧紧螺栓至扭矩为160N·m(118lbft)。

14.按照图178所示的数字顺序，使用工具(C)再转动螺栓130度。

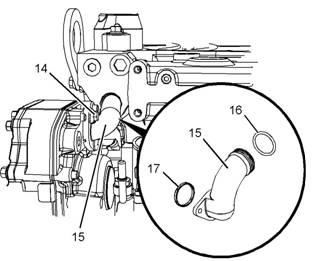

15.使用工具(D)润滑新的O形密封圈(16)和O形密封圈(17)。将O形密封圈(16)和O形密封圈(17)安装在旁通管(15)上。

16.将旁通管安装到缸盖上。安装螺栓(14)。拧紧螺栓至扭矩为22N·m(195lbin)。

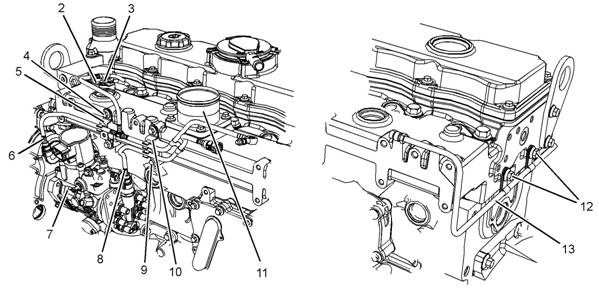

17.将螺栓(12)安装到管组件(13)的夹子上。将螺栓拧紧至扭矩44N·m(32lbft)。

18.拆下塑料管组件(6)和(8)的螺塞。

19.将盖从喷油泵(7)的接头上拆下

20.将塑料管组件(6)和(8)连接到喷油泵(7)上。

21.将支架(5)和(10)定位到缸盖上。

22.将螺栓(4)和(9)安装到支架(5)和(10)。拧紧螺栓至扭矩为22N·m(195lbin)。

23.将支架(2)定位到缸盖上。将螺栓(3)安装到支架上。拧紧螺栓至扭矩为22N·m(195lbin)。

24.连接管组件和软管组件的接头(11)。牢固地拧紧软管卡箍。

25.如有必要，将缸盖和增压控制的管组件安装到喷油泵上。有关正确的步骤，请参阅《拆解和组装》,“喷油泵-安装（带增压控制）”。

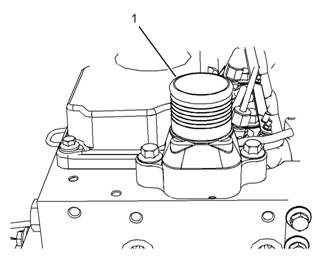

26.如有必要，将水温调节器壳体(1)安装到缸盖上。有关正确的步骤，请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“水温调节器壳体-拆卸和安装”。

27.将上部散热器软管连接到缸盖上的水温调节器壳体(1)上。牢固地拧紧软管卡箍。

结束:

a.安装摇臂轴和推杆。有关正确的步骤，请参阅《拆解和组装》,“摇臂轴和推杆-安装”。

b.安装喷油器。有关正确的步骤，请参阅《Perkins柴油机拆解和组装》,“喷油器-安装”。

c.安装电热塞。请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“电热塞-拆卸和安装”，以了解正确的程序。

d.安装燃油细滤器、燃油滤清器底座和支架。有关正确的步骤，请参阅《拆解和组装》,“燃油滤清器底座-拆卸和安装”。

e.安装油水分离器、燃油粗滤器和支架。有关正确的步骤，请参阅《拆解和组装》,“油水分离器和燃油粗滤器-拆卸和安装”。

f.安装排气歧管。请参阅《拆解和组装》,“排气歧管-拆卸和安装”以了解正确程序。

g.安装曲轴箱呼吸器滤罐和塑料管组件。有关正确的步骤，请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“曲轴箱呼吸器-安装”。

h.向冷却系统加注冷却液。有关正确的加注步骤，请参阅《Perkins柴油机操作和保养手册》,“冷却系统冷却液-更换”。

i.如有必要，加注发动机油底壳至发动机油尺上指示的正确油位。有关正确的步骤，请参阅《操和保养手册》,“发动机机油油位-检查”
