Perkins珀金斯柴油发动机活塞和连杆-拆卸

Perkins珀金斯柴油发动机活塞和连杆-拆卸

拆卸步骤

开始:

a.拆卸缸盖。有关正确的步骤，请参阅《拆解和组装》,“缸盖-拆卸”。

b.拆下活塞冷却喷嘴。有关正确的步骤，请参阅《拆解和组装》,“活塞冷却喷嘴-拆卸和安装”。

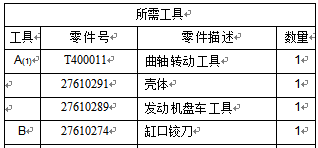

注:可以使用两个工具(A)中的任意一个。请使用最适用的工具。

1.使用工具(A)，转动曲轴，使曲柄销处于下止点位置。

2.使用工具(B)除去缸孔顶部内表面上的积碳。

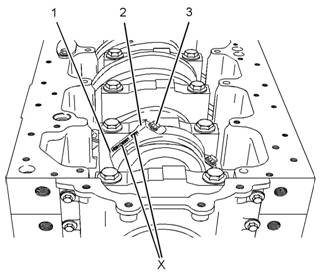

3连杆和连杆盖在侧面位置(X)中应有蚀刻编号。连杆和连杆盖上的编号必须相互匹配。确保标记连杆(1)和连杆盖(2)的正确位置。如有必要，在连杆和连杆盖上做出一个临时的标记来识别缸号。

注:请勿压印连杆组件。在连杆组件上压印或冲孔会导致连杆断裂。

4.使用工具(C)拆下螺栓(3)。将连杆盖(2)从连杆(1)上拆下。

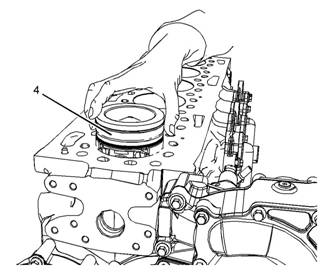

5小心地把活塞(4)和连杆推出缸孔。将活塞(4)抬出缸体顶部。

注:不要推压连杆的断面分裂面，否则会导致损坏。

6.对其余的活塞和连杆，重复步骤1至步骤5。

注:放置断面分裂式连杆时必须要安装连杆盖。从发动机上取出组件后，暂时将连杆盖(2)和螺栓(3)安装到连杆(1)上。确保连杆盖与连杆上的蚀刻编号相互匹配。确保连杆盖的方位正确。上下轴瓦的定位凸舌应在同一侧。拧紧螺栓(3)至扭矩为20N·m(177lbin)。
