珀金斯柴油发动机连杆轴瓦-拆卸

(连杆在位)拆卸步骤

开始:

a.拆卸发动机机油泵。有关正确的步骤，请参阅《拆解和组装》,“发动机机油泵-拆卸”。

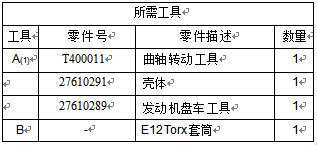

注:可以使用两个工具(A)中的任意一个。请使用最适用的工具。

注意

保持所有零件清洁无杂质。杂质会造成快速磨损和缩短部件寿命。

注:如果需要更换所有连杆轴瓦，可以同时在两个气缸上进行本程序。本程序可在下列气缸配对上同时进行。1和6,2和5和3和4。确保在从一对气缸换到另一对气缸之前安装完两对连杆轴瓦。有关正确的步骤，请参阅《拆解和组装》,“连杆轴瓦-安装”。

1.使用工具(A)转动曲轴，使曲轴销在下止点位置。如有必要，拆卸电热塞。有关正确的步骤，请参阅《Perkins柴油机Perkins柴油机拆解和组装》,“电热塞-拆卸和安装”。

注:拆卸电热塞有助于卸下连杆轴瓦。并不是一定要拆下电热塞。

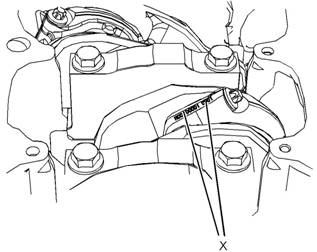

2连杆和连杆盖在位置(X)中应有蚀刻编号。连杆和连杆盖上的编号必须相互匹配。如有必要，在连杆(5)和连杆盖(2)上作一个临时标记来识别气缸编号。

注:不要在断面分裂式连杆上冲出识别标记。不要在断面分裂式连杆上压印识别标记。

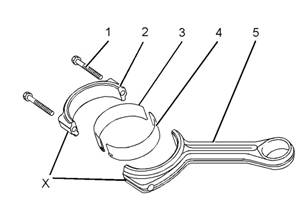

3.使用工具(B)拆下螺栓(1)。弃置螺栓(1)。

4.将连杆盖(2)从连杆(5)上拆下。

5.将下轴瓦(3)从连杆盖(2)上拆下。保持轴瓦与连杆盖一体。

6.小心地将连杆(5)推入缸孔中，直到连杆(5)离开曲轴。将上轴瓦(4)从连杆上拆下。保持轴瓦一体。

注:不要推压连杆的断面分裂面，否则会导致损坏。不要使连杆接触活塞冷却喷嘴。

7.重复步骤1到步骤6，拆卸其余的轴瓦。

注:放置断面分裂式连杆时必须要安装连杆盖。在完成轴瓦的拆卸程序后，立即进行安装程序。有关正确的步骤，请参阅《拆解和组装》,“连杆轴瓦-安装”。
