珀金斯柴油发动机曲轴主轴瓦-拆卸和安装

Perkins珀金斯柴油发动机曲轴主轴瓦-拆卸和安装(曲轴到位)

开始:

a.拆卸发动机机油泵。有关正确的步骤，请参阅《拆解和组装》,“发动机机油泵-拆卸”。

b.拆下曲轴后密封。有关正确的步骤，请参阅《拆解和组装》,“曲轴后油封-拆卸”。

注意

本步骤必须只能用于曲轴在位时主轴瓦轴瓦的拆卸和安装。

在拆卸下一对主轴瓦轴瓦之前必须先完成每一对主轴瓦轴瓦的拆卸步骤和安装步骤。

1.确保标出主轴瓦盖的正确位置和朝向。

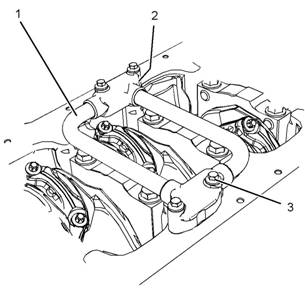

2如有必要，按照步骤2.a至步骤2.c将跨接管组件从缸体上拆下。

a.从管组件(1)拆下螺栓(3)。

b.将管组件(1)从缸体上拆下。

c.拆下密封垫(2)（未显示）。

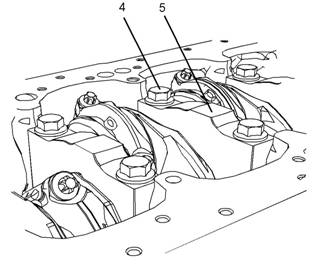

3拆下螺栓(4)，然后将主轴瓦盖(5)从缸体上拆下。

4将主轴瓦下轴瓦(6)从主轴瓦盖(5)上拆下。保持主轴瓦轴瓦与主轴瓦盖一体。

注:主轴瓦下轴瓦是一个没有油孔的普通轴瓦。

5对于6号主轴瓦，从缸体上卸下两个止推垫圈(7)。为了拆卸止推垫圈(7)，用工具(A)沿正确方向转动曲轴。如有必要，在转动曲轴的同时，将曲轴朝着发动机的前部或后部推动，以协助拆卸。

注:止推垫圈的一端有一个定位凸舌。

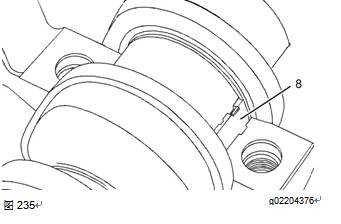

6使用适当的工具，从定位凸舌对面推出主轴瓦上轴瓦(8)。推动轴瓦的同时，小心地转动曲轴。从缸体上卸下主轴瓦上轴瓦(8)。保持轴瓦一体。

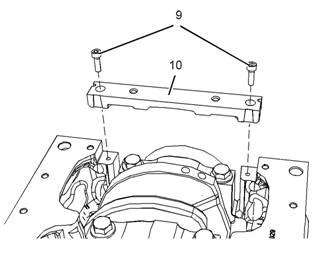

7为拆卸7号主轴瓦，将需要拆卸桥接件。按照步骤7.a至7.b，拆卸桥接件。

a.将六角头螺栓(9)从桥接件(10)上拆下。

b.将桥接件(10)从缸体上拆下。
