珀金斯柴油发动机风扇-拆卸和安装

Perkins珀金斯柴油发动机风扇-拆卸和安装

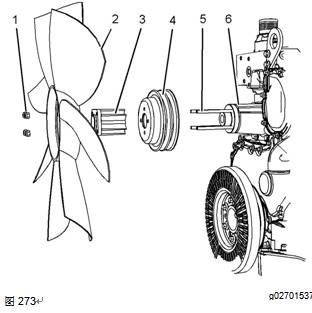

拆卸步骤

开始:

a.拆下V形皮带。有关正确的步骤，请参阅《拆解和组装》,“V形皮带-拆卸和安装”。

1.拆卸锁定螺母(1)。

2拆下风扇(2)。

注:记录风扇的方位。

3.卸下风扇适配器(3)。

4.卸下风扇皮带轮(4)。

5.如有必要，将螺柱(5)从风扇驱动(6)上拆下。

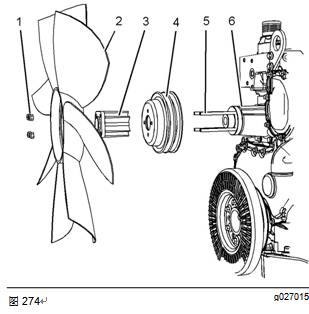

安装步骤

1.确保所有部件无磨损或损坏。如有必要，更换所有磨损或损坏的部件。

2如有必要，将螺柱(5)安装到风扇驱动(6)上。将螺柱(5)拧紧至扭矩为11N·m(97lbin)。

3如果先前有将螺柱(5)从风扇驱动(6)上拆下，则需检查螺柱有无正确安装到风扇驱动上。将螺柱(5)拧紧至扭矩为11N·m(97lbin)。

4安装风扇皮带轮(4)。

5安装风扇适配器(3)。

6安装风扇(2)。

7检查锁定螺母(1)的状况。如有必要，更换锁定螺母。安装锁定螺母(1)。拧紧锁定螺母(1)至扭矩为22N·m(195lbin)。

结束:

a.安装V形皮带。有关正确的步骤，请参阅《拆解和组装》,“V形皮带-拆卸和安装”。
