珀金斯柴油发动机交流发电机-拆卸步骤

Perkins珀金斯柴油发动机交流发电机-拆卸步骤

拆卸步骤

开始:

a.拆下V形皮带。请参阅《拆解和组装》,“V形皮带-拆卸和安装”。

1.将蓄电池断路开关转到断开位置。

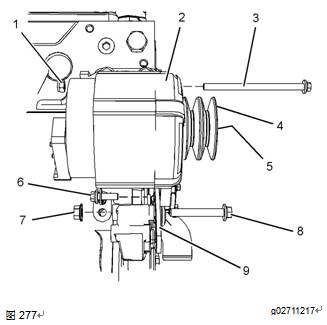

2在线束组件的连接上做出临时的识别标记。从交流发电机(2)上断开线束组件。

3从交流发电机(4)上拆下螺栓和垫圈(6)。

4拆下螺母(7)，将螺栓(8)从支架(9)上拆下。

5拆下支架(9)。

6拆下螺母(1)，将螺栓(3)从交流发电机(2)上拆下。

注:当拆下螺栓时，应支撑交流发电机。

7.将交流发电机(2)从交流发电机的支架上拆下。

8.如有必要，按照步骤8.a至步骤8.b拆卸交流发电机的皮带轮。

注:这种方法不适用于一些皮带轮配置类型。

a.使用内六角扳手固定交流发电机(2)的轴。使用带柄的梅花扳手松开螺母(5)（未显示）。

b.从交流发电机(2)上卸下螺母(5)（未显示）和皮带轮(4)。

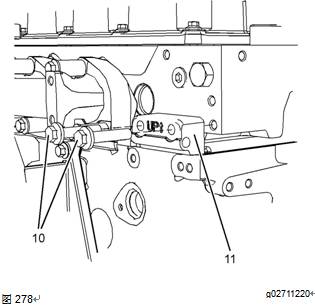

9如有必要，按照步骤9.a至步骤9.b将交流发电机的支架从缸盖上拆下。

a.从支架(11)上卸下螺栓(10)。

b.从缸盖上拆下支架(11)。
