Perkins发动机电启动马达-拆卸和安装方法

Perkins珀金斯柴油发动机电启动马达-拆卸和安装方法

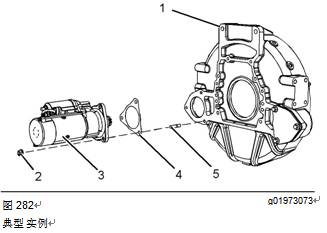

拆卸步骤

1.将蓄电池断路开关转到断开位置。

2在与电动起动马达和电磁阀相连的线束组件上作识别标记。

3从电动起动马达和电磁阀上断开线束组件。

4支撑电动起动马达(3)。

5拆下螺母或螺栓(2)。

6拆下电动起动马达(3)。

7如有安装有密封垫，拆下密封垫(4)。

8如有必要，将螺柱(5)从飞轮壳体(1)上卸下。

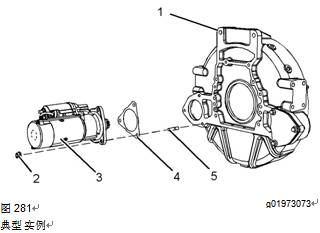

安装步骤

1如有必要，将螺柱(5)安装到飞轮壳体(1)中。拧紧螺柱M10至扭矩为18N·m(159lbin)。拧紧螺柱M12至扭矩为25N·m(221lbin)。

2如有必要，将新密封垫(4)安装到飞轮壳体(1)的螺柱上。

3将电动起动马达(3)安置到飞轮壳体(1)的螺柱上。

4安装螺母或螺栓(2)。拧紧螺母M10至扭矩为44N·m(33lbft)。拧紧螺母M12至扭矩为78N·m(58lbft)。

5将线束组件连接到电动起动马达及电磁阀上。

6将蓄电池断路开关转到接通位置。
