测量John Deere强鹿柴油机缸盖中的气门座孔与规格参数

测量John Deere强鹿柴油机缸盖中的气门座孔与规格参数

检查阀门座内孔尺寸是否符合机器缸盖下列技术规格的要求：

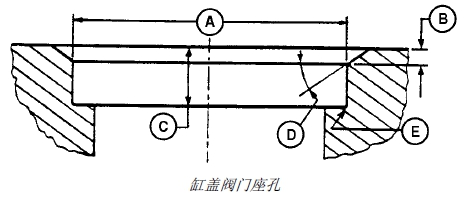

缸盖阀门座孔

排气阀门座镶圈孔技术规格：

A . . . . . 42.987 － 43.013 毫米（1.6924 － 1.6934 英寸）

B . . . . . 3.82 毫米（0.150 英寸）参考

C . . . . 9.936 － 10.064 毫米（0.3912 － 0.3962 英寸）

D . . . . 38 － 42°

E . . . . . 最大半径 0.5 毫米（0.019 英寸）

“A”孔的最大表面光洁度 . . . . . . . . .0.00158 毫米（0.000062 英寸）

进气阀门座镶圈孔技术规格：

A . . . . . 47.104 － 47.130 毫米（1.8545 － 1.8555 英寸）

B . . . . . 3.45 毫米（0.136 英寸）参考

C . . . . 9.936 － 10.064 毫米（0.3912 － 0.3962 英寸）

D . . . . 38 － 42°

E . . . . . 最大半径 0.5 毫米（0.019 英寸）

“A”孔的最大表面光洁度 . . . . . . . . .0.00158 毫米（0.000062 英寸）

更换的阀门座镶圈外径：

进气 . . 47.155 － 47.181 毫米（1.8565 － 1.8575 英寸）

排气 . . 43.038 － 43.064 毫米（1.6944 － 1.6954 英寸）
