John Deere强鹿柴油机缸套

John Deere强鹿柴油机缸套凸出量的标准的技术参数值与测量方法

1. 用带帽螺钉和平垫圈固定汽缸套。平垫圈的厚度至少应为 3.18 毫米（1/8 英寸）。拧紧带帽螺钉到 70 牛顿米（50 磅英尺）。

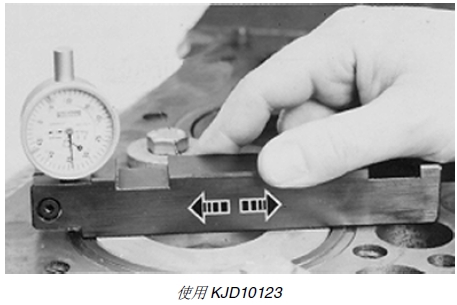

2. 用 JDG451 或 KJD10123 量规 (B) 和 D17526CI 或D17527CI 千分表 (C) 测量缸套在 1、5、7 和 11 点（表盘刻度） 4 个位置上的凸起高度 (A) （从John Deere约翰迪尔强鹿柴油发动机飞轮侧观察）。按汽缸号记录所有汽缸的测量值。

技术规格

缸套－高于缸体高度 . . . . . . 0.030 － 0.100 毫米（0.001 － 0.004 英寸）

两相邻汽缸套最近点之间或单个汽缸套内的最大允许高度差. . . . . . 0.05 毫米（0.002 英寸）

3. 不符合高度要求的缸套，可以通过拆下缸套加垫或更换缸套的方式进行调整。（参见第 030 章的“测量和调整缸套凸起（高于缸体部分）。）

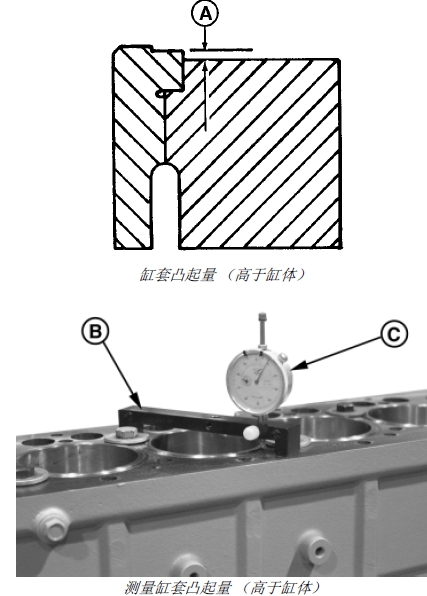

A – 汽缸套高度

B – 仪表

C – 千分表
