强鹿柴油发动机汽缸体主轴瓦孔的测量

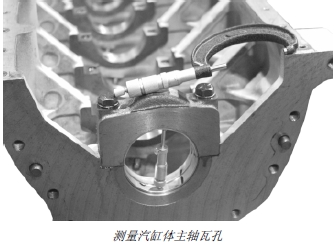

测量John Deere约翰迪尔强鹿柴油发动机汽缸体主轴瓦孔

测量主轴瓦孔直径后

技术规格

汽缸体主轴瓦孔－内径 . . 84.455 － 84.481 毫米（3.3250 － 3.3260 英寸）

注意： 这些汽缸体无可用的维修轴瓦盖：

汽缸体零件号

非结构 4 汽缸 . . . R504849

结构 4 汽缸 . . . . . R516309

非结构 6 汽缸 . . . R504850

结构 6 汽缸 . . . . . R516310

如果轴瓦盖损坏或轴瓦孔不符合技术规格要求的尺寸，更换轴瓦盖或镗孔使其达到技术规格的要求。（请参阅第040 章的“测量组装后的主轴瓦盖内径”部分。）

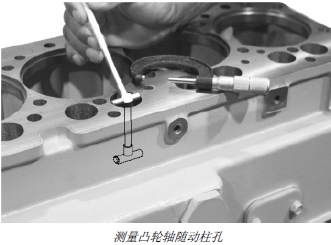

测量汽缸体凸轮轴随动柱机加工孔

测量所有凸轮轴随动柱孔的直径。

技术规格

汽缸体凸轮轴随动柱孔－内径 . . . . . . . 31.70 － 31.75 毫米（1.248 － 1.250 英寸）

凸轮轴随动柱（新）－外径 31.61 － 31.64 毫米（1.245 － 1.246 英寸）

凸轮轴随动柱到孔－间隙 . . . . 0.06 － 0.13 毫米（0.002 － 0.005 英寸）

如果任何一个凸轮轴随动柱孔的内径和随动柱与孔的间隙超出允许的最大值，应更换新汽缸体。

测量汽缸体凸轮轴衬套孔

只有前凸轮轴孔的衬套(A) 可以更换。汽缸体中其他凸轮轴孔都起到了凸轮轴衬套的作用。

1. 目视检查并测量前凸轮轴衬套内径。如果衬套磨损或不在技术规格的范围内，应安装新衬套。（参见第050 章“拆卸和安装凸轮轴衬套”部分。）

A – 衬套

2. 如果需要更换衬套，应拆下衬套并测量汽缸体衬套孔直径。如果汽缸体上的衬套孔(B) 不符合技术规格的要求，应根据需要进行维修或更换汽缸体。

3. 测量汽缸体内其他凸轮轴孔并与下列技术规格对比。根据需要维修或更换汽缸体。

技术规格

汽缸体凸轮轴孔，前 1 号孔（无衬套）－ 内径 . . . . . 59.961 － 59.987 毫米（2.3607 － 2.3617 英寸）

汽缸体凸轮轴孔，前 1 号孔（有衬套）－ 内径 . . . . . 55.961 － 55.987 毫米（2.2031 － 2.2042 英寸）

汽缸体凸轮轴孔（除 1 号孔

之外的其他所有孔）－ 内径 . 55.986 － 56.012（2.2042 － 2.2052 英寸）

凸轮轴颈到衬（1 号孔带衬套）－ 油隙. . . 0.063 － 0.115 毫米（0.0025 － 0.0045 英寸）

凸轮轴颈到衬套（除 1 号孔之外的其他所有孔）－ 油隙 0.088 － 0.140 毫米（0.0035 － 0.0055 英寸）

测量John Deere约翰迪尔强鹿柴油发动机汽缸体平衡轴衬套内径（四缸John Deere约翰迪尔强鹿柴油发动机）

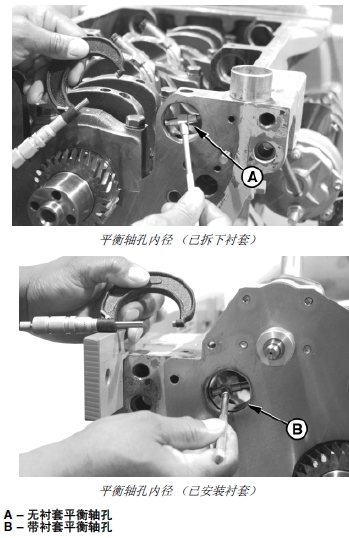

1. 目视检查并测量拆除衬套的平衡轴衬套孔内径 (A) 和安装衬套的平衡轴衬套孔内径 (B)。如果衬套磨损或不符合技术规格的要求，安装新衬套。（参见第 050 章“拆卸和安装平衡轴衬套”部分。）

2. 如果需要更换衬套，应拆下衬套并测量汽缸体衬套孔直径。

如果孔径不符合技术规格的要求，应安装新汽缸体。

技术规格\

汽缸体平衡轴孔（已拆下衬套）－内径 . . . . . . . 43.262 － 43.288 毫米（1.7032 － 1.7042 英寸）

平衡轴衬套－内径 . . . . . 40.177 － 40.237 毫米（1.5818 － 1.5841 英寸）

平衡轴颈到衬套－间隙 . . . . 0.016 － 0.102 毫米（0.0006 － 0.0040 英寸）

测量John Deere约翰迪尔强鹿柴油发动机汽缸套和汽缸体孔

测量汽缸套和汽缸体孔。如果不符合技术规格的要求，应更换汽缸套。

技术规格

汽缸体下汽缸套孔－内径. 115.75 － 115.80 毫米（4.557 － 4.559 英寸）

汽缸体上汽缸套孔－内径. 120.70 － 120.75 毫米（4.752 － 4.754 英寸）

汽缸体汽缸套凸缘－内径. 126.33 － 126.35 毫米（4.973 － 4.974 英寸）

汽缸套上部孔－外径 . . . . 120.61 － 120.69 毫米（4.7484 － 4.7516 英寸）

汽缸套到汽缸体 － 在下孔间隙 . . . . . . 0.035 － 0.100 毫米（0.001 － 0.004 英寸）

汽缸套到汽缸体 － 在上孔间隙 . . . . . . . . 0.10 － 0.14 毫米（0.004 － 0.005 英寸）

汽缸套－内径 106.48 － 106.52 毫米（4.192 － 4.194 英寸）

汽缸－最大磨损 . . . . . 0.10 毫米（0.004 英寸）

汽缸－最大锥度 . . . . . 0.05 毫米（0.002 英寸）

汽缸－最大不圆度 . . . 0.05 毫米（0.002 英寸）
