柴油发动机活塞销和连杆衬套损坏的测量与检查

柴油发动机活塞销和连杆衬套损坏的测量与检查

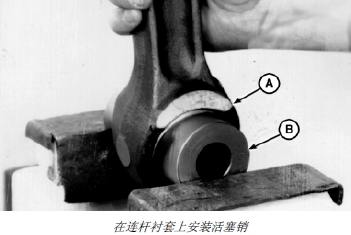

1. 将活塞销 (B) 插入活塞销衬套，使用软颚钳子小心地夹住。

2. 前后转动连杆 (A) 数次，确保连杆在活塞销上可自由移动。

3. 从连杆上卸下活塞销。

A － 连杆

B － 活塞销

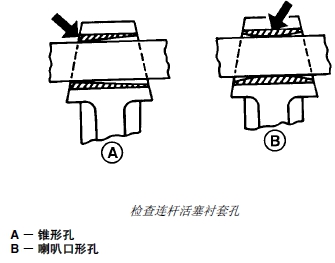

4. 从连杆衬套任何一端插入活塞销。如果活塞销可以自由地通到一端，而被卡在另一端，那么孔可能变成锥形（A)。如果活塞销可以自由地出入孔的两边，但在中间被卡住，表明孔已形成喇叭口 (B)。

5. 检查连杆活塞销衬套润滑油孔是否有损害、过度磨损或过脏。

6. 测量活塞销衬套内径是否符合规定的间隙。

技术规格

活塞销－外径. 50.772 － 50.787 毫米（1.9989 － 1.9995 英寸）

无衬套的连杆活塞销孔－内径. . . . . . 55.529 － 55.555 毫米（2.1862 － 2.1872 英寸）

安装后的连杆活塞销衬套（钻孔前）－内径 . . . . . . 50.729 － 50.781 毫米（1.9972 － 1.9992 英寸)

安装后的连杆活塞销衬套（钻孔后）－内径 . . . . . . 50.805 － 50.830 毫米（2.0002 － 2.0012 英寸）

活塞销衬套孔－不圆度 . . . . . . . 0.038 毫米（0.0015 英寸）

活塞销到衬套－油隙 . . . . . . 0.017 － 0.059 毫米（0.0007 － 0.0023 英寸）

最大容许磨损. . . . . . 0.076 毫米（0.0030 英寸）

连杆活塞销孔衬套压配合－压配合. 0.100 － 0.163 毫米（0.0039 － 0.0064 英寸）

7. 必要时，拆除并更换活塞销衬套。（请参阅本章中的“拆卸活塞销衬套、清洁和检查衬套孔”部分。）

拆卸活塞销衬套，清洁和检查衬套孔

重要提示： 不要使用气动工具拆卸或安装活塞销衬套。

小心地将 JDE98-10 活塞销衬套拆装器/安装器 (B) 与衬套对准，这样可以避免损发连杆。

1. 使用 JDE98A 连杆衬套维修套件中的 JDE98-8 杯(A)、JDE98-10 衬套拆卸器和 STD36104 紧固带帽螺钉拆卸使用过的衬套。

2. 用中号粒度砂布清洁衬套，因为毛刺会使衬套变形。在与连杆毛刺相反的一侧安装衬套。

3. 如必要，在衬套孔四周挫出轻微的倒角去除任何锋利的边缘。倒角还有助于衬套的安装。

4. 在约相隔 45° 的三个或多个点上测量连杆衬套孔。

技术规格

无衬套连杆活塞销衬套孔－内径 55.529 － 55.555 毫米（2.1862 － 2.1872 英寸）

连杆销孔衬套－在连杆活塞销孔内压配合 . . 0.100 － 0.163 毫米（0.0039 － 0.0064 英寸）

重要提示： 如果活塞销衬套孔直径不符合技术规格要求或衬套在连杆内转动，应丢掉连杆并替换新连杆。

安装活塞销衬套

1. 用干净机油润滑连杆孔。

重要提示： 禁止使用电动工具安装衬套。

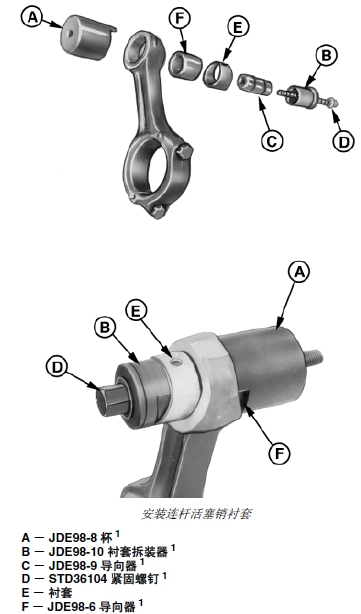

2. 使用 JDE98-9 导向器 (C) 组装 JDE98-10 衬套拆装器(B)。在驱动器上安装新衬套 (E)。润滑衬套外径。安装和润滑 STD36104 紧固螺钉的螺纹 (D)。

3. 将 JDE98-6 导向器 (F) 组装到驱动器。

4. 将紧固带帽螺钉的螺纹拧入 JDE98-8 杯 (A)，并安装新衬套。

重要提示： 只有具备设备操作经验并能保证达到衬套最终技术规格的人员，方可对连杆衬套钻孔。

5. 按照技术规格在新衬套上精确钻孔以获得销与衬套的间隙。清除钻孔操作中残留的任何碎屑。

技术规格

活塞销衬套

（钻孔后）－内径 . . . . . . 50.805 － 50.830 毫米（2.0002 － 2.0012 英寸）

活塞销－外径. . . . . . 50.772 － 50.787 毫米（1.9989 － 1.9995 英寸）

活塞销到衬套－间隙 . . . . . . 0.017 － 0.059 毫米（0.0007 － 0.0023 英寸）
