柴油发动机活塞和连杆组装

约翰迪尔John Deere强鹿柴油发动机活塞/ 连杆总成

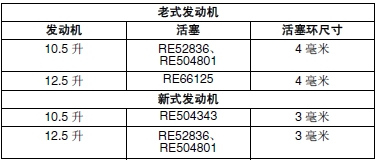

注意： 不同发动机之间的活塞和活塞环尺寸有所差别。活塞顶部标有用于识别的活塞零件号。

1. 如果需要，拆卸活塞环之前应检查活塞环的间隙。

技术规格

一号活塞压缩环（4 毫米环）－末端间隙 . . . . 0.43 － 0.69 毫米（0.017 － 0.027 英寸）

二号活塞压缩环（4 毫米环）－ 末端间隙. . . . 1.01 － 1.27 毫米（0.040 － 0.050 英寸）

一号活塞压缩环（3 毫米环）－ 末端间隙. . . . 0.48 － 0.74 毫米（0.019 － 0.029 英寸）

二号活塞压缩环（3 毫米环）－ 末端间隙. . . . 1.35 － 1.65 毫米（0.053 － 0.065 英寸）

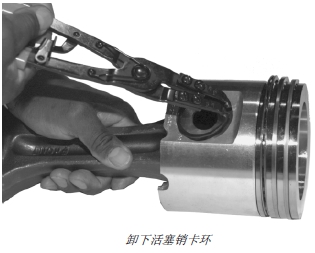

2. 卸下活塞卡环。从活塞上卸下活塞销和连杆。

注意： 丢掉活塞卡环。禁止重复使用。

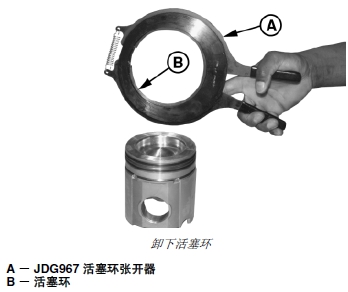

3. 用 JDG967 活塞环张开器 (A) 拆卸活塞环 (B)。丢掉活塞环。

4. 使用活塞环槽清洁工具清洗活塞槽。

重要提示： 清洗活塞时，应使用硬质毛刷清除积碳，不能使用金属刷。不得用硬物撞击环槽部分。

5. 可用以下任意方法清洗活塞：

• 泡浸溶剂“D-Part”。

• 液压喷水枪。

• 含有液体肥皂的热水。

如果用含有清洁剂的热水清洗，活塞要在含有 50% 家用清洁剂的热水中泡浸 30 到 60 分钟。用硬质毛刷清除积碳，不能使用金属刷。再用压缩空气吹干。
