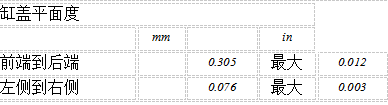

康明斯的柴油发动机故障怎样检查缸盖燃烧面的平面度与标准参数

康明斯的柴油发动机故障怎样检查缸盖燃烧面的平面度与标准参数

如果超出技术规范，确定是否可以重修缸盖表面，或者缸盖是否必须更换：

测量并记录气门深度

测量并记录喷油器突出量。

最多可以单独从缸盖燃烧面、缸体上表面上，或总共从缸体和缸盖面上加工掉 0.50 [0.020 in]。对于 3.8L 康明斯F3.8发动机，提供加大尺寸的维修用缸盖密封垫。参考第 2 节中的步骤 002-021 以了解密封垫厚度。

如果气门深度和喷油器突出量可以保持在技术规范内，则可以重修缸盖表面。如果无法保持技术规范，则必须更换缸盖。

安装喷油器和压紧卡箍。参考第 6 节中的步骤 006-026。

在缸盖燃烧面上安装深度规总成（零件号 3164438）并将其归零。

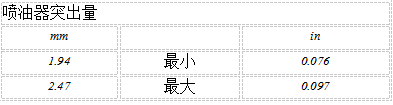

旋转深度规，在喷油器最高点测量喷油器突出量。

记录每个喷油器的喷油器突出量。

注: 不要使用加厚或双层式喷油器密封垫圈来纠正喷油器突出量。这将导致高压燃油接头对不齐。

如果喷油器突出量超出技术规范，检查喷油器密封垫圈的厚度。参考第 6 节中的步骤 006-026。

如果密封垫圈的厚度正确，检查以确保喷油器孔清洁而且没有碎屑。还应确保密封垫圈没有“堆叠”在喷油器孔中。

如果喷油器突出量不在技术规范内，拆下喷油器。参考第 6 节中的步骤 006-026。

在缸盖燃烧面上安装深度规总成（零件号 3164438）并将其归零。

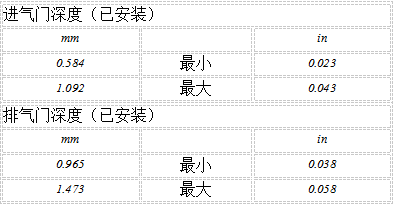

旋转深度规，以便测量气门凹陷到缸盖 (A) 内的深度。

记录每个气门的气门深度。

注: 气门深度可以稍微增加一些，以便通过研磨气门来对缸盖表面进行重修。

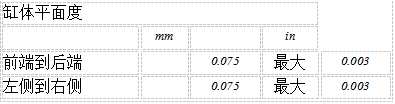

使用直尺和塞尺测量缸体的整体平面度。
