康明斯ISB5.9 G8发动机外部部件位置示意图

康明斯ISB5.9 G8发动机外部部件位置示意图

康明斯ISB5.9 G8发动机视图

下图显示主要的康明斯ISB5.9 G8发动机外部部件、滤清器以及其它维修与维护保养点的位置。

注: 该插图显示一台典型的康明斯ISB5.9 G8发动机，仅用作参考。

1. 康明斯ISB5.9 G8发动机油底壳
2. 康明斯ISB5.9 G8发动机机油滤清器
3. 自动皮带张紧器
4. 康明斯ISB5.9 G8发动机吊耳
5. 康明斯ISB5.9 G8发动机机油加注口盖。

左视图 - ISB5.9 G

1. 康明斯ISB5.9 G8发动机机油压力/温度传感器
2. 燃气质量流量传感器
3. 康明斯ISB5.9 G8发动机转速/位置传感器
4. 空气压缩机
5. 点火控制模块 (ICM)
6. 燃料壳体
7. 进气弯头
8. 康明斯ISB5.9 G8发动机油门执行器
9. 油门进气压力传感器
10. 点火线圈
11. 排气背压传感器
12. 燃料进口接头
13. 康明斯ISB5.9 G8发动机吊耳
14. 燃料压力调节器
15. 燃料调节器进口压力传感器
16. 燃料控制阀
17. 电子控制模块 (ECM)
18. 飞轮壳体
19. 起动马达电磁阀
20. 起动马达
21. 爆震传感器。

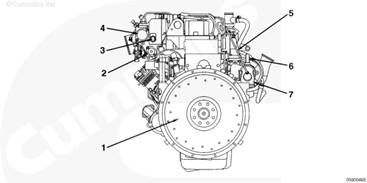

后视图 - ISB5.9 G

1. 飞轮
2. 燃料切断阀
3. 进气歧管压力/温度传感器
4. 燃料压力调节器
5. 排气背压传感器管
6. 排气氧传感器
7. 涡轮增压器排气口。

1. 机油排放
2. 涡轮增压器冷却液回流
3. 涡轮增压器机油回流
4. 排气出口接头
5. 涡轮增压器机油供应
6. 涡轮增压器冷却液供应
7. 节温器壳体
8. 机油冷却器
9. 冷却液进口
10. 机油滤清器。

顶视图 - ISB5.9 G

1. 康明斯ISB5.9 G8发动机冷却液节温器
2. 机油标尺
3. 涡轮增压器压缩机进口
4. 排气氧传感器
5. 点火线圈
6. 火花塞高压线
7. 燃料调节器出口温度/压力传感器
8. 排气背压传感器
9. 涡轮增压器废气旁通阀控制阀
10. 油门进气温度/湿度传感器
11. 进气管接头
12. 爆震传感器
13. 机油加注盖
14. 冷却液温度传感器。
