卡特彼勒D8R与D8GC推土机3406发动机的“心脏起搏器”：3969104转速传感器

卡特彼勒的“明星机型”：D8R与D8GC
在工程机械设备的广阔天地里，卡特彼勒无疑是一颗璀璨的明星，旗下的D8R履带式拖拉机和D8GC推土机更是备受瞩目，堪称行业内的“明星机型”。
卡特彼勒D8R履带式推土机，整机工作重量达37771kg，飞轮功率为228kW，犹如一个力大无穷的钢铁巨人，在各种复杂的工程环境中都能展现出强大的实力。其发动机采用卡特彼勒CAT3406CTA或DITA型号，大排量和高扭矩储备使其拥有应对坚硬物料所需的澎湃动力。在矿山开采的第一线，D8R推土机可以轻松铲除障碍、平整场地，为后续的开采作业打下坚实基础；在大型基建工程中，无论是挖路堑、构筑路堤，还是回填基坑，D8R都能凭借其强大的推土能力和高效的作业效率，成为工程建设者们的得力助手。它还配备了动力换档变速箱、独特的Cat扭矩分配器和差速转向装置，这些部件与发动机协同工作，不仅提供了出色的动力，还确保了设备在各种地形条件下的可靠性和灵活性。
卡特彼勒D8GC推土机同样表现卓越，它是为满足现代工程建设需求而精心打造的一款设备。在设计上，D8GC充分考虑了用户在不同工况下的使用需求，具备强大的动力和高效的作业能力。这款推土机搭载的发动机同样性能强劲，能够输出稳定而强大的动力，驱动整机在各种复杂工况下高效作业。在道路建设中，D8GC可以快速地完成土方的推运和压实工作，大大提高了道路施工的进度；在大型水利工程中，它也能发挥重要作用，协助完成堤坝修筑、河道清理等关键任务。其坚固耐用的机身设计和先进的液压系统，使得它在面对高强度的工作任务时，依然能够保持稳定可靠的性能，减少故障发生的概率，为工程的顺利进行提供有力保障。

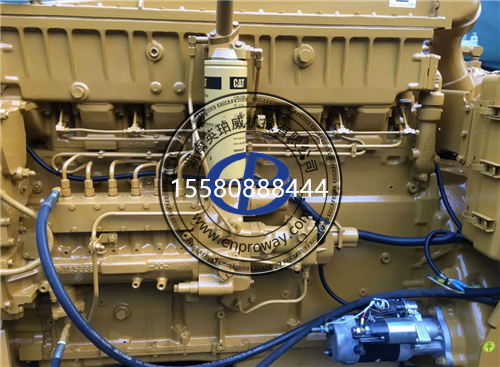

3406发动机：动力核心剖析
在卡特彼勒D8R履带式拖拉机和D8GC推土机的卓越性能背后，3406发动机无疑是最为关键的核心动力源泉。这款发动机以其强大的性能、出色的可靠性和高效的燃油经济性，为这两款明星设备的高效作业提供了坚实保障。

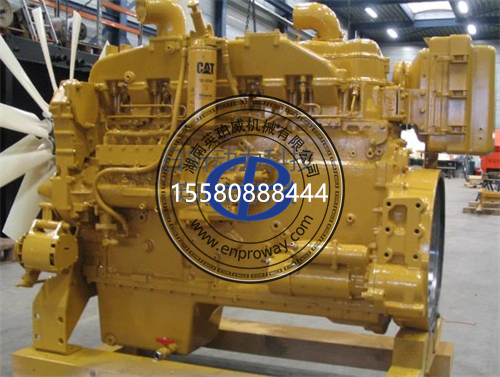

3406发动机是直列六缸四冲程柴油发动机，拥有着出色的参数表现。其缸径为137mm，冲程165mm，排量达14.6升，这样的大排量设计为其提供了强大的动力基础。从功率方面来看，它的功率区间在200-300kW，额定功率/转速为280-347/1800-2100kW/rpm，在D8R和D8GC中，它能够稳定输出强大动力，推动设备在各种复杂工况下高效运行。例如，在D8R推土机进行矿山开采作业时，面对坚硬的岩石和大量的土石方，3406发动机的高功率输出使得设备能够轻松地将物料铲起并推移，展现出强大的作业能力。
在技术特点上，3406发动机采用了先进的燃油系统和涡轮增压技术。先进的燃油系统能够精确控制燃油的喷射量和时间，实现更高的燃油利用率和更低的油耗。在实际作业中，无论是长时间的连续工作，还是在不同的负载情况下，3406发动机都能保持较低的燃油消耗，为用户节省了大量的燃油成本。涡轮增压技术则有效提高了发动机的进气效率，使发动机在吸气冲程中能够吸入更多的空气，与燃油充分混合，从而提高燃烧效率，显著提升动力性能。这一技术的应用，让发动机在面对重载和复杂工况时，也能轻松应对，输出稳定而强大的动力。
其结构设计也充分考虑了稳定性和可靠性。四冲程、水冷、直列六缸的设计，使得发动机在运行过程中更加平稳。水冷系统通过循环冷却液降低发动机温度，保证发动机在正常工作温度范围内运行，有效避免了发动机因过热而出现故障。先进的冷却系统能够在发动机长时间、高负荷运行时，依然保持良好的散热效果，确保发动机的稳定性和可靠性。承载发动机主要零部件的缸体采用了高质量的材料和先进的制造工艺，坚固耐用，为燃烧室提供了稳定的空间。密封燃烧室的缸盖安装气门和火花塞，确保发动机的正常工作。曲轴连杆机构能够将活塞的往复运动转化为曲轴的旋转运动，输出动力稳定可靠。配气机构控制气门开闭，实现进气和排气过程，与进排气系统协同工作，保证发动机的高效运行。
卡特彼勒对3406发动机进行了严格的测试和验证，确保其在各种恶劣环境下都能稳定运行。无论是高温炎热的沙漠地区，还是寒冷刺骨的极地环境，亦或是高海拔缺氧的地区，3406发动机都能保持良好的工作状态，为设备提供持续稳定的动力支持。在建筑工地上，它不惧灰尘和恶劣的工作条件，始终稳定运行；在矿山开采中，面对高强度的作业和复杂的地质条件，也能坚守岗位，保障设备的正常运转。

转速传感器：发动机的“心跳监测器”
在卡特彼勒D8R履带式拖拉机和D8GC推土机的发动机系统中，3969104转速传感器扮演着极其重要的角色，它就像是发动机的“心跳监测器”，时刻守护着发动机的稳定运行。
转速传感器的核心作用是实时监测发动机的转速。简单来说，它能够精确地感知发动机曲轴的旋转速度，并将这一关键信息转化为电信号，传递给发动机的控制系统。我们可以将发动机比作人体，而转速传感器就如同人体的心跳监测设备。在人体中，心跳的频率反映了身体的基本状态，过快或过慢的心跳都可能意味着身体出现了问题。同样，发动机的转速也是其运行状态的重要指标，转速传感器通过不间断地监测发动机转速，为发动机的稳定运行提供了关键数据支持。
从工作原理来看，常见的转速传感器主要有磁电感应式和霍尔效应式两种，卡特彼勒3969104转速传感器采用的具体类型，与设备的整体设计和性能需求紧密相关。磁电感应式转速传感器一般由永磁感应检测线圈和转子组成，当发动机运转时，转子会随着发动机的曲轴同步旋转，从而引起永磁感应检测线圈周围磁场的变化，这种变化会产生感应电动势，进而输出与发动机转速相关的电信号。霍尔效应式转速传感器则是利用霍尔效应原理工作，当发动机的旋转部件经过传感器时，会引起传感器内部磁场的变化，进而产生霍尔电压，这个电压信号就代表了发动机的转速信息。
这些电信号对于发动机的控制系统而言，就像是来自前线的重要情报。发动机控制系统会根据转速传感器传来的信号，精确地调整燃油喷射量、点火时机等关键参数。在发动机启动时，转速传感器迅速检测到发动机的初始转速，并将信号传递给控制系统，控制系统据此精准地控制燃油喷射量，确保发动机能够顺利启动。在发动机运行过程中，如果负载发生变化，例如D8R推土机在矿山作业时遇到更坚硬的岩石，负载瞬间增大，发动机转速会有下降的趋势。此时，转速传感器会立即捕捉到转速的微小变化，并将信号反馈给控制系统，控制系统会迅速做出反应，增加燃油喷射量，提高发动机的输出功率，以维持发动机的稳定转速，保证设备能够正常作业。
转速传感器还在发动机的故障诊断和保护方面发挥着关键作用。一旦转速传感器检测到发动机转速出现异常，如转速过高或过低，超出了正常的工作范围，它会及时将这一异常信号传递给控制系统。控制系统接收到信号后，会立即采取相应的保护措施，比如限制发动机的功率输出，甚至自动停机，以避免发动机因转速异常而受到严重损坏。在D8GC推土机进行道路施工时，如果发动机由于某些原因出现转速过高的情况，转速传感器会迅速察觉并向控制系统发出警报，控制系统会通过调整喷油系统或其他相关部件，降低发动机的转速，使其恢复到正常工作状态，从而保护发动机的安全。

探秘3969104转速传感器
（一）独特设计与构造
3969104转速传感器在设计与构造上展现出了卓越的工业智慧，以适应卡特彼勒D8R和D8GC这类工程设备复杂恶劣的工作环境。从外观上看，它有着坚固的金属外壳，通常采用高强度的合金材质制成，这种材质不仅具备良好的耐磨性，能够抵御工程作业中可能出现的碰撞和摩擦，还拥有出色的抗腐蚀性，在潮湿、多尘以及存在化学物质侵蚀的环境下，依然能保持稳定的性能。其外壳的形状和尺寸经过精心设计，紧凑而合理，方便安装在发动机的特定位置，并且与周边的其他部件紧密配合，不占用过多的空间。
深入到内部构造，3969104转速传感器集成了一系列精密的组件。它包含一个高灵敏度的感应元件，这个元件是传感器的核心，能够精准地捕捉发动机曲轴的旋转运动。如果采用的是磁电感应式，感应元件通常由永磁体和感应线圈组成。永磁体产生稳定的磁场，当发动机曲轴上的齿轮或其他旋转部件经过时，会切割磁力线，使得感应线圈中产生感应电动势，这个电动势的大小和频率与发动机的转速密切相关。若是霍尔效应式，感应元件则利用霍尔效应原理，当有磁场变化时，会产生相应的霍尔电压信号。为了确保传感器的稳定运行，内部还配备了信号调理电路，它能够对感应元件产生的原始信号进行放大、滤波和整形等处理，去除信号中的噪声和干扰，将其转化为适合发动机控制系统接收和处理的标准电信号。这些精心设计的内部构造，使得3969104转速传感器在复杂的工程环境中，依然能够准确、稳定地工作。
（二）工作原理深度解析
3969104转速传感器的工作原理，是将发动机的转速信息转化为电信号，以便发动机控制系统进行监测和控制。以磁电感应式为例，当发动机运转时，曲轴会带动与之相连的齿轮或信号轮同步旋转。3969104转速传感器的感应元件中的永磁体，会在其周围形成一个稳定的磁场。随着齿轮或信号轮的转动，轮齿会不断地靠近和远离感应线圈，从而改变磁场的强度和分布。当轮齿靠近感应线圈时，磁场增强；当轮齿离开时，磁场减弱。这种磁场的变化会在感应线圈中产生感应电动势，根据电磁感应定律，感应电动势的大小与磁场变化的速率成正比。由于发动机转速越快，轮齿切割磁力线的速度就越快，磁场变化的速率也就越大，所以感应线圈产生的感应电动势的频率也就越高。通过测量这个感应电动势的频率，就可以精确地计算出发动机的转速。
信号的传输和处理过程同样至关重要。感应线圈产生的感应电动势是一个微弱的交流信号，这个信号首先会被传输到传感器内部的信号调理电路。信号调理电路会对原始信号进行一系列处理，它会使用放大器将信号的幅度放大，使其能够满足后续电路的处理要求。接着，通过滤波器去除信号中的高频噪声和低频干扰，保证信号的纯净度。经过整形电路，将不规则的交流信号转换为标准的方波信号，这种方波信号更易于发动机控制系统进行识别和处理。处理后的信号会通过专门的线束传输到发动机的电子控制单元（ECU）。ECU接收到信号后，会根据预设的算法和程序，对信号进行分析和计算，从而得出发动机的实时转速信息。ECU会根据转速信息，结合其他传感器传来的信号，如油门位置信号、负载信号等，对发动机的燃油喷射量、点火时机等进行精确控制，以确保发动机始终处于最佳的工作状态。
（三）与D8R、D8GC的适配性
3969104转速传感器与卡特彼勒D8R履带式拖拉机和D8GC推土机的适配性极佳，是这两款设备发动机系统的理想选择。从物理安装角度来看，它的设计尺寸和安装接口与D8R和D8GC发动机的相关部位完美匹配。在D8R推土机上，传感器能够准确地安装在发动机曲轴的特定位置，确保感应元件能够直接、有效地检测到曲轴的旋转运动。其安装方式经过精心设计，采用了牢固的固定装置，能够在设备运行过程中，承受强烈的振动和冲击，不会出现松动或位移的情况，保证了传感器测量的准确性和稳定性。在D8GC推土机上，同样能够实现无缝安装，与发动机的整体结构融为一体。
在电气性能方面，3969104转速传感器能够精准匹配卡特彼勒3406发动机的工作特性。3406发动机在不同的工况下，会产生不同转速范围的旋转运动。3969104转速传感器具有宽量程的测量能力，能够准确地检测到3406发动机从低速启动到高速运转的各种转速变化。在发动机启动时，转速较低，传感器能够迅速捕捉到微弱的转速信号，并将其准确地传输给控制系统，帮助控制系统顺利完成发动机的启动过程。当发动机在满载作业时，转速升高，传感器依然能够稳定地工作，快速、准确地反馈发动机的实时转速，为控制系统提供可靠的数据支持。其输出的电信号特性与3406发动机的控制系统要求高度一致，信号的幅值、频率和波形等参数都能够被控制系统轻松识别和处理，确保了整个发动机系统的高效运行。

传感器故障：影响与排查
（一）故障表现与影响
当3969104转速传感器出现故障时，卡特彼勒D8R履带式拖拉机和D8GC推土机可能会出现一系列异常状况。发动机转速不稳是最为常见的故障表现之一，此时发动机的转速会出现无规律的波动，忽高忽低。在D8R进行矿山作业时，发动机转速的不稳定会导致设备在推土过程中力量不均匀，作业效率大幅下降。原本可以快速完成的铲土、推土动作，由于发动机转速的异常，变得迟缓且断断续续，严重影响了工程进度。在D8GC推土机进行道路基层平整作业时，转速不稳会使设备前进的速度不稳定，导致路面平整度难以保证，增加了后续施工的难度和成本。
设备运行异常也是故障的重要体现。比如，在启动设备时，可能会出现启动困难的情况，发动机需要多次启动才能勉强运转起来，甚至根本无法启动。这是因为转速传感器故障导致发动机控制系统无法准确获取发动机的转速信息，从而无法精确控制燃油喷射和点火时机，使得发动机启动条件不满足。在设备运行过程中，还可能出现熄火现象，尤其是在负载变化较大的情况下，如D8R推土机在遇到大块岩石时，突然增加的负载会使发动机转速发生变化，而故障的转速传感器无法及时准确地反馈这一变化，导致发动机控制系统无法做出正确的调整，最终引发发动机熄火。这种突然的熄火不仅会中断工程作业，还可能对设备造成损害，如在斜坡上作业时突然熄火，可能导致设备下滑，对设备结构和操作人员的安全构成威胁。
这些故障对工程进度的影响是显而易见的。在大型工程项目中，每一台设备的正常运行都至关重要。D8R和D8GC作为重要的工程机械设备，其故障会导致整个工程链条的某个环节出现卡顿，后续的施工步骤无法按时进行。原本计划在一定时间内完成的场地平整、道路修筑等任务，因为设备故障而被迫延迟，这不仅会增加工程的时间成本，还可能导致项目无法按时交付，面临违约风险。从设备寿命的角度来看，发动机转速不稳和设备运行异常会使发动机内部的零部件承受不均匀的负荷和冲击。长期处于这种异常状态下，零部件的磨损会加剧，如活塞、曲轴、气门等关键部件的磨损速度会加快，从而缩短发动机的整体使用寿命，增加设备的维修和更换成本。
（二）排查与维修要点
当怀疑3969104转速传感器出现故障时，我们可以采取一些简单的排查方法。外观检查是第一步，仔细查看传感器的外壳是否有破损、变形的情况，连接传感器的线束是否有断裂、松动或老化的迹象。如果发现线束有破损，可能会导致信号传输中断或受到干扰，从而引发传感器故障。在施工现场，由于环境复杂，线束可能会被尖锐的物体刮擦或受到重物挤压，导致外皮破损。此时，我们需要对破损的线束进行修复或更换。检查传感器的安装位置是否正确，是否有松动。如果传感器安装不牢固，在设备运行过程中产生的振动和冲击可能会使传感器与发动机的连接部位发生位移，影响传感器对发动机转速的准确检测。
在使用万用表测量传感器的电阻值时，需要先查阅相关的技术资料，获取该传感器正常工作时的电阻值范围。然后将万用表调至合适的电阻档位，断开传感器与电路的连接，将万用表的表笔分别接触传感器的两个引脚，测量其电阻值。如果测量得到的电阻值与标准范围相差较大，那么很可能是传感器内部出现了故障。在实际操作中，可能会遇到一些干扰因素，如万用表的精度不够、测量环境的温度和湿度等，这些因素都可能对测量结果产生一定的影响，因此在测量时需要尽量排除这些干扰因素，确保测量结果的准确性。
维修或更换传感器时，有诸多注意事项。在更换传感器之前，一定要先断开设备的电源，避免在操作过程中发生触电事故。同时，要选择与原传感器型号和规格完全一致的新传感器进行更换，确保其兼容性和性能的匹配度。在安装新传感器时，要严格按照安装说明书的要求进行操作，确保安装位置准确无误，连接牢固。在连接传感器的线束时，要注意插头的方向和连接的紧密性，避免出现虚接的情况。如果线束插头连接不紧密，在设备运行过程中可能会因为振动而导致接触不良，影响传感器的正常工作。
在完成传感器的更换后，不要急于启动设备，需要对整个安装过程进行仔细检查，确保所有的连接都正确无误。然后，可以使用专业的诊断设备对传感器进行检测，查看其是否能够正常工作，输出的信号是否准确。专业的维修人员具备丰富的经验和专业知识，能够准确地判断故障原因，并采取有效的维修措施。他们还拥有专业的维修工具和设备，能够保证维修工作的质量和效率。在一些复杂的故障情况下，非专业人员可能会因为操作不当而导致故障进一步扩大，因此在遇到转速传感器故障时，尽量寻求专业维修人员的帮助是非常明智的选择。

日常维护：延长传感器寿命
定期维护对于3969104转速传感器的稳定运行和延长使用寿命起着至关重要的作用。在日常使用卡特彼勒D8R履带式拖拉机和D8GC推土机时，操作人员和维护人员应当将转速传感器的维护工作纳入常规保养计划中。
定期清洁是维护工作的重要一环。在工程施工现场，灰尘、油污等杂质无处不在，这些杂质很容易附着在转速传感器的表面，影响其正常工作。建议每隔一段时间，例如每周或每两周，使用干净柔软的棉布或专用的传感器清洁工具，对传感器的外壳和连接部位进行仔细擦拭。在清洁过程中，要注意避免使用有刺激性的清洁剂，以免对传感器的外壳和内部元件造成腐蚀。对于一些难以清除的油污，可以使用少量的酒精进行擦拭，但要确保酒精完全挥发后再启动设备。
连接线路的检查也不容忽视。每天在设备启动前或结束工作后，都应对连接转速传感器的线束进行检查。查看线束是否有破损、老化、松动等情况。如果发现线束外皮有破损，应及时使用绝缘胶带进行修复，或者更换新的线束，以防止线路短路或断路，影响传感器的信号传输。检查插头与插座的连接是否紧密，如有松动，要及时重新插紧，并确保插头的锁定装置正常工作。在一些振动较大的工作环境中，线束可能会因为振动而逐渐松动，因此需要定期检查并加固。
还可以定期使用专业的检测设备对转速传感器的性能进行检测，如检测其输出信号的稳定性、准确性等。一般来说，每运行一定的工作小时数，例如500小时或1000小时，就需要进行一次全面的性能检测。通过检测，可以及时发现传感器潜在的问题，并采取相应的措施进行修复或更换，避免在设备运行过程中出现突发故障。在进行性能检测时，要严格按照检测设备的操作规程进行操作，确保检测结果的准确性。
良好的维护习惯不仅能够延长3969104转速传感器的使用寿命，降低设备的维修成本，还能保障卡特彼勒D8R和D8GC在工程作业中的稳定运行，提高工作效率，减少因设备故障而导致的工程延误。因此，无论是设备操作人员还是维护人员，都应高度重视转速传感器的日常维护工作，严格按照维护规程进行操作。

总结：小部件，大作用
在卡特彼勒D8R履带式拖拉机和D8GC推土机的庞大而复杂的工程体系中，3969104转速传感器虽然只是一个小小的部件，但却发挥着举足轻重的作用。它就像一个精密的“信号使者”，连接着发动机的运转与设备的控制系统，为整个设备的稳定运行提供了不可或缺的数据支持。
从发动机的高效运转，到设备的平稳作业，再到工程进度的顺利推进，3969104转速传感器都扮演着关键角色。它的正常工作，确保了发动机能够根据实际工况精确调整燃油喷射和点火时机，使设备在各种复杂环境下都能保持最佳性能。一旦这个小小的传感器出现故障，将会引发一系列严重的问题，不仅会影响设备的正常运行，降低工程效率，还可能对设备造成损害，增加维修成本。
因此，无论是设备的操作人员、维护人员，还是工程项目的管理者，都应当充分认识到3969104转速传感器的重要性，加强对它的关注和维护。在日常工作中，严格按照操作规程进行操作，定期对传感器进行清洁、检查和性能检测，及时发现并解决潜在的问题。只有这样，才能确保卡特彼勒D8R和D8GC这两款明星设备始终保持良好的工作状态，在各类工程建设中持续发挥强大的作用，为我们的基础设施建设、资源开发等重要领域贡献力量。

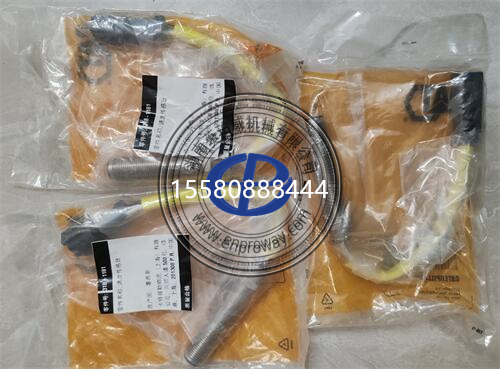

零件号 396-9104 的说明
描述：
Cat 霍尔效应单传感器具有霍尔元件。主动霍尔效应传感器需要外部电源。目标齿轮方波输出为波形函数。频率与目标齿轮穿过传感器时的表面速度成比例，但电压水平不成比例（不同于被动转速传感器）。霍尔效应传感器可以检测到零转速（不同于被动转速传感器）。

特性：
• 一个霍尔元件
• 一路输出，3 条导线（电源线、回路线、信号线）
• 提供固定鼻长及深度可调壳体
应用：
• 需检测零转速或接近零转速的情况。
• 变速箱输出速度
• 转速
• 正时
零件号 396-9104 的技术规格
外螺纹尺寸: 3/4/2016
螺纹长度（in）: 1.67
导线长度（in）: 12.6
总长度（in）: 2.2
零件号 396-9104 的兼容型号
TRACK-TYPE TRACTOR
D8R D8GC D8 GC
