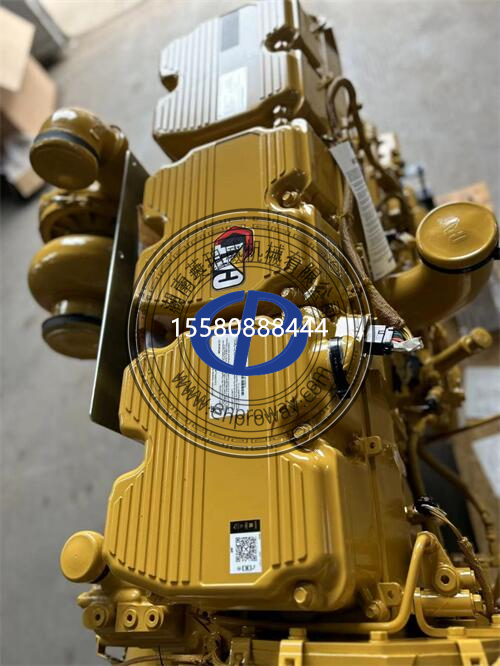

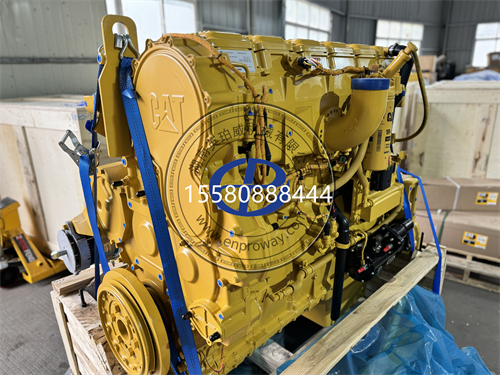

卡特彼勒C15高压共轨燃油系统维护与故障排除全攻略（附实战案例）

一、高压共轨系统核心部件维护要点
（一）高压油泵深度保养
低压油路清洁
每250小时需排空燃油滤清器内燃油，使用专用工具拆卸滤芯时需注意：
拧松滤清器盖静置2分钟，排水后拧紧放水阀至3Nm
更换滤芯时需涂抹柴油润滑密封圈，按25±5Nm力矩安装
建议使用双级初滤（预滤+精滤）过滤杂质，延长油泵寿命
高压油泵状态检测
使用ET诊断仪读取轨压数据，怠速时轨压应稳定在200-300bar，急加速时需达到1600bar以上
若轨压波动超过±50bar，需检查计量单元电阻（标准值2.6-3.0Ω）及回油管路密封性
预防性维护
每500小时检查VIT齿条刻度并记录，避免因齿条卡滞导致喷油正时偏差
定期清洁泵体散热孔，防止灰尘堆积影响散热导致泵体过热
（二）喷油器精细养护
泄漏量检测
盘车30秒（转速≥150rpm），用量杯收集回油，单缸泄漏量应≤38ml
若某缸泄漏量超标（如75ml），需拆解检查针阀密封面磨损情况，必要时更换总成
超声波清洗流程
使用专用清洗剂（如Cat#1R-0758）浸泡喷油器2小时
超声波频率调至40kHz，清洗时长15分钟
装机前需使用柴油冲洗内部通道，避免清洗剂残留
安装注意事项
更换O型圈时需涂抹耐高温润滑脂（如Cat#1U-6239）
按15±2Nm力矩拧紧喷油器固定螺栓，避免因松动导致高压泄漏

二、典型故障诊断与排除流程
（一）启动困难（无故障码）
低压油路排查
检查燃油箱液位及管路是否吸瘪，使用手动泵打压至6bar，观察3分钟压降应≤0.5bar
拆检油水分离器，若发现乳化现象需更换滤芯并清洗油箱
高压建压测试
启动时监测轨压上升速率，正常应在2秒内从0bar升至200bar
若建压缓慢（如5秒才达150bar），需检查高压泵柱塞磨损及共轨管单向阀密封性
传感器验证
用万用表检测曲轴位置传感器电阻（标准值500-800Ω），信号电压在0.5-4V之间波动
若凸轮轴传感器信号丢失，可临时短接信号端子（注意极性）进行启动测试
（二）动力不足伴随黑烟
轨压异常处理
急加速时轨压若低于1400bar，需检查燃油滤清器是否堵塞（压降＞1.5bar需更换）
若轨压波动超过±100bar，可能是共轨管压力传感器故障，可用ET软件进行压力校准
喷油器性能测试
使用ET诊断仪执行单缸断油测试，观察转速下降值（正常应≥150rpm）
若某缸转速无变化，需拆检喷油器电磁线圈电阻（标准值13-16Ω）
进气系统协同检查
测量增压压力（怠速≥0.15MPa，全负荷≥0.35MPa），若低于标准值需检查涡轮增压器叶轮间隙及中冷器泄漏

三、诊断工具实战应用技巧
（一）ET诊断仪核心功能
数据流深度分析
重点关注参数：轨压实际值/目标值、喷油脉宽、燃油温度（正常≤80℃）
若轨压实际值持续低于目标值50bar以上，需检查高压泵驱动齿轮磨损情况
主动测试功能
执行喷油器响应测试：逐缸激活喷油器，观察执行器电流波形（正常上升沿≤2ms）
若某缸电流上升缓慢（＞5ms），需检查喷油器驱动电路线束阻值（应＜0.5Ω）
故障码精准定位
E1218（高燃油压力）：重点检查压力传感器A实际值与ET读取值差异，超过69kPa需更换传感器
CID0001FMI05（1缸喷油器断路）：测量喷油器插头1-2号针脚电阻，无穷大则需更换线束
（二）专用工具使用规范
高压油路测压套件
连接5P-1318转接器时需涂抹密封胶（如Loctite5699）
安装8T-0855压力表后，怠速压力应稳定在200-220bar，急加速时波动≤±30bar
喷油器测试台操作
设定测试压力1800bar，观察喷油锥角（标准值150°±5°）及雾化效果
若出现滴漏（10秒内＞3滴），需研磨针阀密封面或更换偶件

四、预防性维护技术规范
（一）燃油品质管理
过滤系统升级
主滤芯建议使用Cat#1R-0750（过滤精度2μm），辅滤芯选用Cat#1R-0751（1μm）
每1000小时添加燃油系统清洁剂（如Cat#1R-0758），清除喷油器积碳
水分控制
每日启动前排放油水分离器积水，使用专用试纸检测燃油含水量（应＜50ppm）
若含水量超标，需使用真空脱水设备处理油箱燃油
（二）定期维护项目
维护周期 关键项目 技术标准
250小时 更换燃油滤芯 使用扭力扳手按25Nm拧紧
500小时 检查高压泵驱动皮带 挠度≤12mm（10kg压力）
1000小时 清洗喷油器 超声波清洗15分钟+流量测试
3000小时 更换共轨管密封件 必须使用原厂铜垫圈
（三）特殊工况应对
多尘环境
加装预滤器（如DonaldsonP552406），延长主滤芯寿命
每200小时清洁空气流量计探头，避免积灰导致信号失真
低温启动
环境温度＜-10℃时，需预热燃油至20℃以上（使用Cat#1U-6239加热套件）
启动后怠速运行5分钟，避免高负荷运转导致轨压波动

五、典型故障案例解析
案例1：热机启动困难
故障现象：热机后需启动3次以上，启动后怠速抖动
诊断过程：
读取数据流发现轨压在启动瞬间从0bar缓慢升至180bar（正常应≥200bar）
检查燃油滤清器压降达2.1bar（标准≤1.5bar），更换滤芯后故障排除
案例2：动力骤降伴随E1218代码
故障现象：全负荷时功率下降30%，故障灯亮
诊断过程：
ET读取故障码E1218（高燃油压力），实际测量轨压达2100bar（标准1800±50bar）
更换共轨管压力传感器后，轨压恢复正常，故障码清除
案例3：喷油器频繁损坏
故障现象：3个月内更换4次喷油器，每次更换后运行200小时即损坏
诊断过程：
检测燃油硫含量达300ppm（标准≤10ppm），确认使用劣质燃油
清洗油箱及低压管路，更换燃油后故障未再出现

六、安全操作规范
高压防护
拆卸高压部件前，必须使用ET执行泄压程序（轨压降至50bar以下）
禁止在系统带压时拆卸油管，高压燃油喷射可能导致严重人身伤害
电气安全
断开ECU电源后，需等待10分钟待电容放电完毕再进行线束检修
使用兆欧表检测线束绝缘电阻（应＞10MΩ）
环保要求
废油收集需使用专用容器，避免直接排放
更换的喷油器和滤芯需按危险废弃物处理
通过系统化维护和精准故障诊断，卡特彼勒C15高压共轨燃油系统可实现10,000小时以上的无故障运行。建议用户建立设备维护档案，记录每次保养数据及故障处理过程，结合卡特彼勒远程诊断服务（如CatInsight）实现预防性维护。如需深度技术支持，可联系卡特彼勒授权服务网点获取最新维修手册及专用工具。
