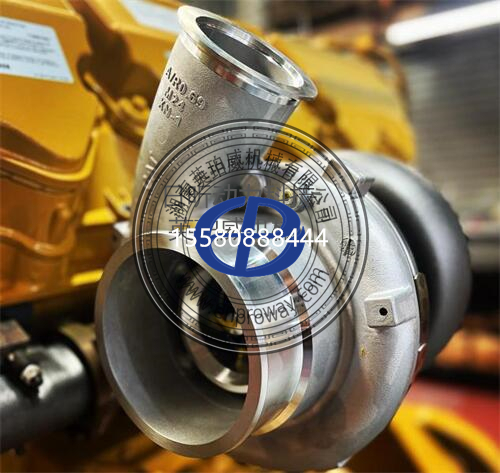

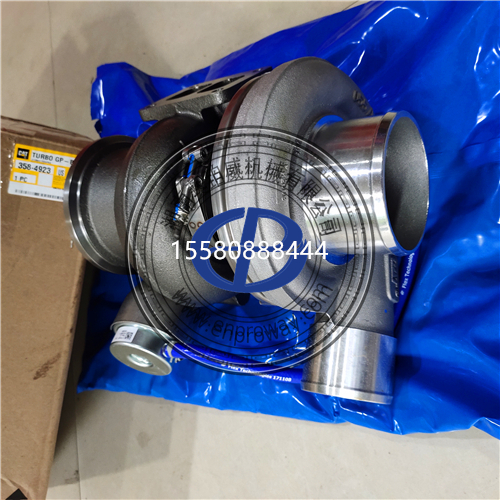

卡特彼勒官方工具测试柴油机增压压力全流程指南（含ET操作手册与实战案例）

一、测试前准备与工具连接
（一）硬件与软件配置
必备工具：
卡特彼勒电子技师（ET）诊断仪：需配备ET3（317-7485）或ET4（478-0235）通信适配器，支持USB或蓝牙连接。
高精度压力校准仪：如HBMP3MB（量程0-2MPa，精度±0.5%FS），用于传感器校准。
示波器：带宽≥100kHz，用于动态信号分析（如急加速时的压力波动）。
软件安装：
确保ET软件版本为最新（建议V8.5以上），通过CatSIS网站下载对应发动机型号的闪存文件和校准数据。
安装ET时需勾选“涡轮增压系统诊断”模块，并激活高原补偿功能（需输入设备序列号获取授权）。
（二）物理连接与初始化
诊断接口定位：
C13发动机诊断端口位于右侧气门室盖后方，为9针OBD-II接口（图1）。
使用ET适配器连接端口，确保接地良好（电阻＜0.5Ω）。
ET初始化流程：
启动ET软件，选择“发动机类型”为“C13Industrial”，通信协议自动匹配J1939。
进入“系统配置”菜单，输入设备序列号并验证闪存文件版本（需与发动机铭牌一致）。
传感器校准：
静态校准：使用压力校准仪施加标准压力（如0、100、200kPa），在ET中执行“传感器线性度测试”，记录电压偏差应≤±0.05V。
动态校准：急加速至全负荷，监测压力上升速率（标准≥0.15MPa/s）和超调量（≤5%），通过ET调整PID参数优化响应。

二、不同工况测试步骤与参数验证
（一）怠速工况（750-850rpm）
测试流程：
启动发动机，怠速运行5分钟，确保水温＞70℃。
在ET中选择“实时数据流”→“涡轮增压”，读取以下参数：
目标压力：0.15-0.20MPa（1.5-2.0bar）。
实际压力：波动应≤±0.01MPa，稳定时间≤3秒。
涡轮转速：怠速时应为15,000-20,000rpm，轴向窜动量≤0.15mm。
异常处理：
若压力＜0.12MPa，执行“旁通阀强制关闭测试”，压力应立即升至0.25-0.30MPa，否则更换旁通阀电磁阀。
若压力＞0.25MPa，检查压力传感器供电电压（标准5.0±0.2V），异常则检修ECU供电模块。
（二）部分负荷工况（25%-75%负荷）
测试流程：
使用测功机加载至25%负荷（约300kW），稳定运行3分钟。
在ET中执行“动态响应测试”，监测：
压力上升速率：≥0.15MPa/s（25%负荷）至0.25MPa/s（75%负荷）。
超调量：≤5%（如目标0.4MPa，实际峰值≤0.42MPa）。
中冷后温度：应≤80℃，否则检查中冷器堵塞或冷却风扇故障。
数据记录：
使用ET的“瞬拍功能”记录急加速过程（0-50%负荷），生成压力-时间曲线，要求斜率≥0.2V/ms。
对比历史数据，若压力衰减＞0.5%/1000小时，需清洁涡轮增压器进气道。
（三）全负荷工况（100%负荷，1800-2100rpm）
测试流程：
加载至100%负荷（约500kW），运行10分钟，监测：
目标压力：海拔0米时为1.10-1.20MPa，海拔2000米时自动补偿至0.95-1.05MPa。
实际压力：波动≤±0.05MPa，涡轮转速≥180,000rpm。
燃油流量：标准值180-200L/h，异常则执行“喷油器线圈测试”。
安全验证：
触发“超压保护测试”：通过ET强制将目标压力设为1.3MPa，系统应在0.5秒内激活旁通阀，压力下降至1.1MPa以下。
检查涡轮轴承间隙：停机后手动转动涡轮轴，径向间隙≤0.3mm，轴向≤0.15mm。
（四）高原工况（海拔＞2000米）
参数设置：
在ET中进入“环境参数”菜单，输入当前海拔高度（如3000米），系统自动调整目标压力（每升高1000米增加0.02MPa）。
验证补偿后压力：实测值应在目标值±0.03MPa范围内，响应时间≤2秒。
特殊检查：
检查进气温度传感器补偿曲线：-40℃至130℃对应0.5-4.5V信号，误差≤±3%。
使用压缩空气（0.4MPa）清洁涡轮增压器散热孔，防止高原散热不足导致压力波动。

三、官方工具深度应用与故障诊断
（一）ET高级功能操作
主动测试功能：
旁通阀响应测试：在ET中选择“执行器测试”→“旁通阀”，发送0-100%开度指令，示波器监测阀门动作时间应≤0.2秒。
传感器强制输出：模拟增压压力信号（如3.8V对应250kPa），ECU应显示目标值偏差≤±2%，否则更换传感器。
数据分析工具：
趋势分析：通过ET的“长期数据记录”功能，生成增压压力随时间变化曲线，分析漂移率（标准≤0.5%/1000小时）。
故障树诊断：输入故障代码（如P0234超增压），ET自动推荐排查步骤，包括检查旁通阀控制电路（电阻4-16Ω）和传感器校准值。
（二）典型故障诊断案例
案例1：全负荷压力仅0.65MPa
现象：发动机冒黑烟，ET显示“P0236增压压力信号异常”。
诊断步骤：
检查传感器供电电压（实测4.5V，标准5V），发现保险丝熔断。
更换保险丝后，压力恢复至1.12MPa，故障代码清除。
案例2：高原运行压力波动±0.1MPa
现象：海拔3000米时压力不稳定，伴随转速波动。
诊断步骤：
在ET中读取“海拔补偿系数”（显示0.015MPa/1000米，标准0.02MPa/1000米）。
通过ET重新校准补偿系数，压力波动降至±0.03MPa，故障排除。

四、安全规范与预防性维护
（一）操作安全注意事项
高压防护：
测试前释放系统压力，断开电池负极，等待10分钟确保残余电荷泄放。
禁止在发动机运转时触摸涡轮增压器壳体（表面温度可达600℃）。
数据安全：
每次测试后备份ET数据记录，包括压力曲线、故障代码和传感器校准值。
定期更新ET软件至最新版本，避免因固件漏洞导致误报。
（二）定期维护技术规范
维护周期 关键项目 技术标准
500小时 清洁压力传感器探头 使用无水乙醇擦拭，避免损伤膜片
1000小时 检查涡轮轴间隙 径向≤0.3mm，轴向≤0.15mm
2000小时 校准压力传感器 使用标准压力源（0-1.5MPa）验证，误差≤±1%
4000小时 更换涡轮增压器机油滤清器 使用原厂滤芯（零件号：1R-0758）
（三）官方技术支持资源
文档与培训：
下载《C13IndustrialDieselEngineServiceManual》（文件编号：SEBU7892），获取详细测试流程。
参加卡特彼勒官方培训课程“AdvancedTurbochargerDiagnostics”，学习ET高级应用技巧。

远程诊断：
订阅CAT Connect远程监控服务，实时接收增压压力、涡轮转速等参数预警。
联系卡特彼勒授权服务网点，通过ET远程会话功能进行故障会诊。
通过系统化使用卡特彼勒官方工具（如ET诊断仪），结合标准化测试流程和预防性维护，可确保C13柴油机增压系统在全工况下稳定运行。建议每500小时通过ET下载运行日志，分析长期趋势，提前发现潜在故障（如传感器漂移、涡轮轴承磨损），延长设备使用寿命至8000小时以上。
