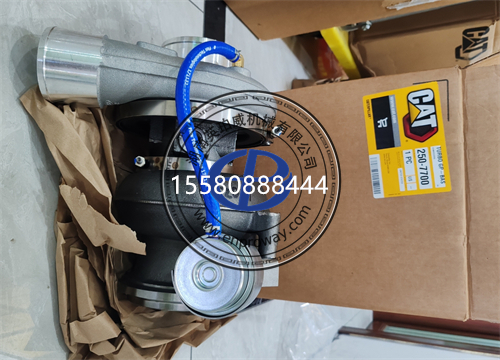

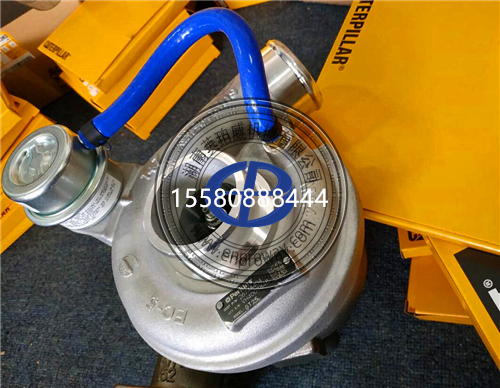

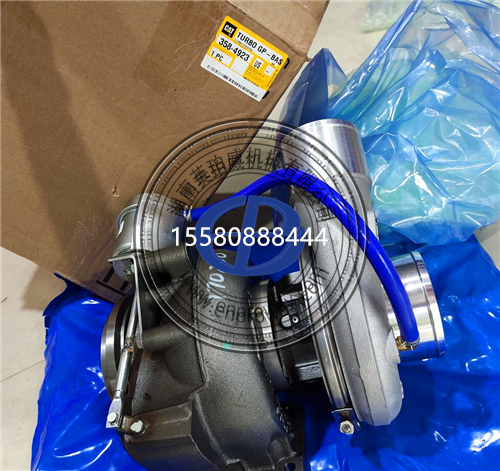

卡特彼勒C4.4发动机涡轮增压器拆解与机械检查全流程：步骤详解+避坑指南

一、拆解前的准备工作：工具与安全双保障
（一）必备工具清单
专用工具：涡轮增压器拆卸套件（含卡箍钳、扭力扳手，如Cat#3N-9876）、塞尺（精度0.01mm）、百分表及磁性表座。
通用工具：套筒组（10-19mm）、扭矩扳手（量程20-200Nm）、记号笔、干净的零件托盘（区分压气机端与涡轮端部件）。
耗材：耐高温密封胶（如Loctite5699）、发动机机油（用于润滑轴承）、无水乙醇（清洁零件）。
（二）安全操作前提
停机冷却：关闭发动机并等待至少2小时，待涡轮壳体温度降至50℃以下（避免烫伤）。
释放压力：断开蓄电池负极，拆卸空气滤清器后堵塞进气口，防止异物进入；松开燃油滤清器放气螺钉，释放燃油系统残余压力。
环境清洁：用压缩空气吹扫涡轮增压器表面灰尘，避免拆解时杂质进入发动机。

二、涡轮增压器拆解步骤：从外围到核心的有序操作
（一）外围管路拆卸
进气系统：
松开空气流量计与涡轮进气口卡箍（扭矩8-10Nm），移除进气管路，立即用干净布堵住进气口。
拆卸中冷器与涡轮压气机端连接软管，检查软管内壁是否有油渍（判断密封环是否失效）。
排气系统：
标记涡轮排气口与排气管的相对位置（避免安装时错位），使用19mm套筒拆卸连接螺母（扭矩30-35Nm）。
小心取下排气歧管隔热板，注意保护涡轮壳体表面涂层（避免硬物划伤）。
润滑与冷却管路：
拧下放油螺塞，收集涡轮增压器轴承箱内的残余机油（观察油质，若含金属碎屑需重点检查轴承）。
拆卸机油供油管（连接发动机主油道）和回油管（连接油底壳），注意保存管路上的密封垫片（原厂件编号：1R-0758）。
（二）核心部件分离
壳体拆解：
用记号笔标记压气机壳与涡轮壳的安装方位（通常有对位标记点），使用铜棒轻敲壳体接缝处，分离压气机端与涡轮端壳体。
注意：禁止使用铁锤直接敲击叶轮，避免叶片变形（叶片厚度仅1.2-1.5mm，变形超过0.3mm需更换）。
转子组件取出：
拆卸轴承端盖固定螺栓（扭矩15±2Nm），小心抽出转子轴（含涡轮叶轮、压气机叶轮、浮动轴承）。
垂直放置转子组件于专用支架，防止叶轮接触桌面造成损伤（叶轮与壳体径向间隙标准：0.4-0.6mm，触底即报废）。

三、机械检查核心项目：微米级精度把控
（一）转子组件检测
叶轮损伤排查：
目视检查：叶片边缘是否有裂纹、缺口或过度磨损（允许轻微毛刺，深度＞0.5mm需更换）。
动平衡测试：使用专用设备（如Cat#4N-6789）检测，不平衡量＞5g・cm时需整体更换转子（单个叶轮无法单独更换）。
轴承与轴颈检测：
浮动轴承：测量内孔直径（标准50.00±0.01mm），磨损超过0.03mm需更换；检查轴承表面巴氏合金层，剥落面积＞10%直接报废。
转子轴颈：用千分尺测量轴颈直径（标准45.00±0.005mm），圆度误差＞0.01mm或表面粗糙度Ra＞0.8μm时需研磨修复。
（二）壳体与密封件检查
壳体损伤：
压气机壳/涡轮壳内壁是否有擦痕（允许浅痕，深度＞0.2mm或周长占比＞20%需更换）。
检查废气旁通阀座密封性，涂抹柴油于阀座边缘，5分钟内无渗漏为合格（渗漏需研磨阀座或更换壳体）。
密封环与油封：
活塞环式密封环：测量开口间隙（标准0.2-0.4mm，超过0.6mm失效），侧隙（0.03-0.05mm，超过0.1mm漏油）。
双唇口油封：检查唇口磨损（唇边厚度＜1.5mm或裂纹长度＞5mm需更换），安装前涂抹薄层发动机机油。
（三）间隙参数校准
检测项目 标准值 检测工具 异常处理
叶轮与壳体径向间隙 0.40-0.60mm 塞尺 间隙＞0.8mm或＜0.3mm需更换壳体
转子轴轴向窜动量 ≤0.15mm 百分表 超过0.2mm需检查轴承磨损或调整垫片
废气旁通阀闭合间隙 0.05-0.10mm feelergauge 间隙不均需更换阀片或弹簧

四、组装与注意事项：细节决定成败
（一）清洁与润滑要点
零件清洗：
所有金属部件用柴油浸泡15分钟，超声波清洗5分钟（频率40kHz），禁止使用汽油（腐蚀轴承合金）。
密封环用软毛刷清理，避免尖锐工具划伤表面（尤其是氮化处理的硬质涂层）。
关键部位润滑：
浮动轴承内孔涂抹CAT专用轴承油（零件号：1U-6239），转子轴颈均匀涂抹薄层机油（粘度等级15W-40）。
废气旁通阀轴套处滴2-3滴机油，手动启闭阀门5次确保灵活（卡滞会导致增压压力异常）。
（二）装配避坑指南
标记复位：严格按拆解时的记号安装壳体，确保压气机端与涡轮端的对中精度（错位＞0.5mm导致叶轮碰擦）。
扭矩规范：
壳体连接螺栓：18±2Nm（分3次对角拧紧，避免壳体变形）。
机油供油管接头：25±3Nm（过松漏油，过紧损坏螺纹）。
密封处理：涡轮端排气接口使用铜垫片（不可重复使用），涂抹耐高温密封胶时厚度不超过0.3mm（过量会堵塞气道）。
（三）装机后试运行
预润滑：启动前通过机油加注口倒入0.5L机油，手动盘车3圈确保轴承供油（避免首次启动干磨）。
泄漏测试：怠速运行5分钟，检查机油/冷却液管路接口（允许轻微渗油≤5滴/分钟，滴漏需立即停机排查）。
异响监测：加速时若出现金属摩擦声（区别于正常涡轮运转的高频声），立即停机检查叶轮间隙（可能安装错位或轴承损坏）。

五、常见问题与实战案例
（一）案例1：拆解后叶轮碰擦壳体
原因：未标记壳体安装方位，组装时压气机壳偏移0.8mm。
解决：重新对齐标记，更换轻微磨损的叶轮（磨损深度0.4mm超过标准），按扭矩规范分阶段拧紧壳体螺栓。
（二）案例2：轴承箱漏油
排查：发现回油管密封垫片老化（厚度由2mm减至1.2mm），同时浮动轴承侧隙达0.12mm（标准0.05mm）。
处理：更换全套密封件及轴承，清洁回油管路（内壁积垢导致回油不畅），装机后泄漏消失。

六、总结：专业养护延长涡轮寿命
卡特彼勒C4.4发动机涡轮增压器的拆解与检查需遵循“有序拆解、精准测量、规范装配”三大原则。建议每2000小时或发现增压压力下降10%时进行拆检，重点关注叶轮磨损、轴承间隙和密封性能。使用原厂配件并严格执行扭矩标准，可有效避免因安装不当导致的二次损坏，确保涡轮增压器稳定运行8000小时以上。
提示：非专业人员建议联系卡特彼勒授权服务网点，使用ET诊断仪同步检测涡轮转速与增压压力数据，实现机械检查与电控系统的双重校准。
