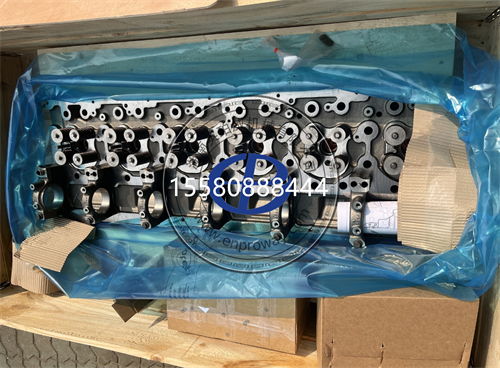

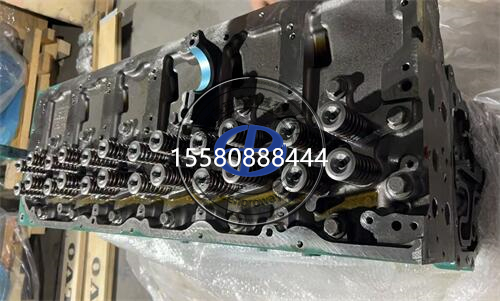

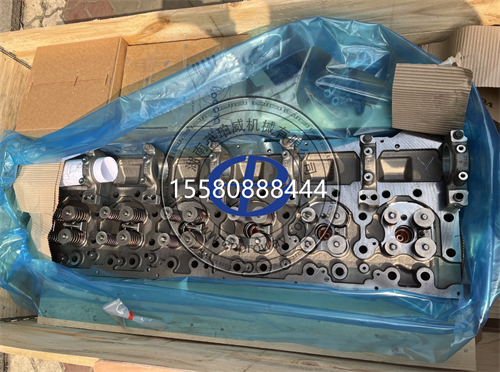

沃尔沃柴油机各发动机型号缸盖设计对比

2025/6/9 8:32:40

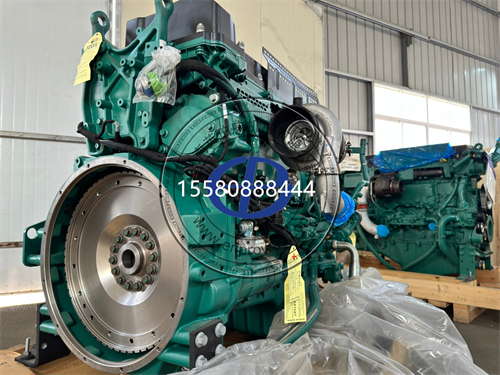

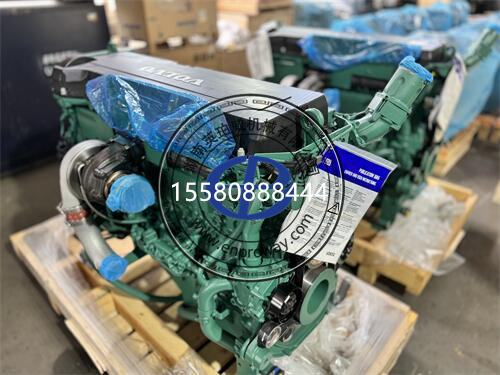

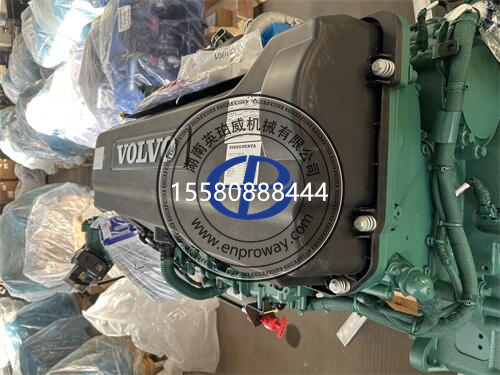

沃尔沃柴油机缸盖设计因应用场景和排放需求差异呈现显著的技术分化,以下从材料体系、结构特征、热管理、燃油系统集成及典型型号对比五个维度展开分析:

一、材料体系:强度与轻量化的平衡
1.铸铁缸盖(适用于重载场景)
蠕墨铸铁(CGI)
代表型号:D13(船舶/工程机械)、D16(重型卡车)
技术特点:抗拉强度达400MPa,热导率比球墨铸铁高15%,耐受180bar爆发压力。D16的合金铸铁缸盖通过7道主轴承支撑顶置凸轮轴,配合司太立X40气门座圈,在含硫燃油(硫含量>0.5%)工况下磨损率降低80%。
应用场景:需长期高负荷运行的船舶主机、矿山机械。
灰铸铁
代表型号:TD520GE(工业发电)
技术特点:成本低、减震性好,但热导率仅为铝合金的1/3。TD520GE的灰铸铁缸盖采用单体式设计,每缸独立水套,适用于对轻量化要求较低的固定动力场景。
2.铝合金缸盖(适用于中轻型场景)
A356-T6铝合金
代表型号:D5(乘用车/SUV)、Drive-E系列(商用车)
技术特点:密度仅为铸铁的1/3,热导率达170W/m・K。D5的全铝合金缸盖通过四气门设计和螺旋气道优化,进气涡流比提升15%,燃烧效率提高12%,同时重量减轻25kg。
工艺控制:低压铸造气孔率<0.5%,T6热处理后硬度达HB120-130。
特殊合金镶嵌件
司太立合金气门座圈:硬度HRC58-62,在D13船用发动机中与气门配合间隙控制在0.02-0.05mm,确保1000小时运行后泄漏量<5L/min。
不锈钢热套:D16排气口采用316L不锈钢热套,导热系数比铸铁高2倍,可将排气门座圈温度降低40℃,同时提升涡轮效率5%。


二、结构设计:功能集成与可靠性优化
1.燃烧系统设计
鼻梁区强化
D16:喷油器孔与气门座圈间的鼻梁区厚度达6mm,配合加密冷却孔(孔径φ4mm,间距10mm),使该区温度梯度控制在15℃/mm以内,避免热疲劳裂纹。
D5:采用ω型燃烧室凹坑,配合高压共轨喷油器(喷射压力2500bar),使燃油雾化粒径<15μm,燃烧效率提升10%。
气道流体动力学
螺旋气道:D13船用发动机的4气门螺旋气道曲率半径误差≤±0.3mm,进气涡流比达2.8,比传统直气道提升30%。
横向流设计:TWD1240VE的直通式进气道减少90°弯道,流动阻力降低18%,泵气损失减少5%。
2.热管理系统
分流式水套
D16:水套截面积突变率<15%,通过CFD仿真优化流速分布,气门座圈区域流速达2.5m/s,喷油器孔周边降至1.8m/s,温差<20℃。
Drive-E系列:横向冷却概念使缸盖火力面温度控制在350℃以内,配合独立水阀控制缸盖与缸体冷却流量比例(7:3)。
集成式EGR冷却器
StageV型号:如D13ACERT,冷却器散热面积达1.2m²,可将EGR废气温度从650℃降至180℃,NOx排放降低40%。
3.密封与连接系统
螺栓预紧力控制
D16:采用8颗M14螺栓,分4次拧紧(初始扭矩100N・m→150N・m→200N・m→最终转角90°),预紧力均匀性误差<5%,确保180bar爆发压力下缸垫压缩量稳定在0.15-0.2mm。
弹性垫圈:D5铝合金缸盖螺栓采用碟形弹簧垫圈,补偿铝(23×10⁻⁶/℃)与铸铁(10×10⁻⁶/℃)的热膨胀差异,防止预紧力衰减。
多层金属缸垫
D13:采用3层不锈钢+铜包石棉结构,密封压力达250bar,鼻梁区增加波浪形钢片,可吸收0.1mm的变形量。


三、燃油系统与排放控制集成
1.燃油喷射系统
高压共轨技术
VEA系列:如D5柴油机,采用2500bar喷射压力的i-Art系统,通过闭环油量控制实现±0.5°CA喷油正时精度,燃油消耗率(BSFC)低至200g/kWh以下。
单元喷油器:D13船用发动机的高压单元喷油系统(HUI)喷射压力达2200bar,配合电子控制模块(EMS2)实现精准燃烧。
2.排放控制集成
内部废气再循环(IEGR)
D16:缸盖内置EGR通道,通过冷却器降低废气温度,NOx排放减少40%,同时配合DPF(柴油颗粒过滤器)实现颗粒物(PM)排放减少90%。
传感器集成:StageV型号缸盖预留爆震传感器、冷却液温度传感器接口,实时监测燃烧状态,动态调整喷油策略。


四、典型型号缸盖设计对比
型号 应用场景 材料 气门数 冷却系统 燃油系统 排放技术
D5 乘用车/SUV A356-T6铝合金 4 分流式水套+独立温控阀 2500bar高压共轨 EGR冷却器+DOC/DPF
D13 船舶/工程机械 蠕墨铸铁 4 螺旋式水套+水冷排气歧管 2200bar高压单元喷油 IMOIII认证(SCR+DPF)
D16 重型卡车 合金铸铁 4 分层冷却+集成EGR冷却器 2500bar共轨+i-Art系统 EPATier4Final(SCR)
TWD1240VE 工业发电 灰铸铁 4 顶置凸轮轴驱动水泵 电控直喷(1800bar) 无后处理(Tier3)
Drive-E 商用车 A356-T6铝合金 4 横向冷却网络+智能水泵 2500bar共轨+双增压 StageV(EGR+SCR)


五、维护与技术适配建议
材料兼容性管理
铝合金缸盖(如D5)必须使用低硅冷却液(硅含量<100ppm),某案例中使用硬水导致水套结垢厚度达1.5mm,散热效率下降25%。
铸铁缸盖若长期使用硫含量>1%的燃油,需每2000小时检查气门座圈磨损量,超过0.1mm时需更换。
结构可靠性维护
螺栓预紧力检测:使用超声波测长仪(精度±0.002mm)监测D16缸盖螺栓伸长量,允许偏差±0.03mm。
冷却系统清洗:每4000小时使用有机酸清洗剂(pH值4-5)清除水垢,避免水套截面积减少>10%。
技术升级适配
对于StageV排放发动机(如Drive-E系列),需定期检查EGR冷却器堵塞情况(压降>0.5bar时清洗),否则会导致缸盖热负荷增加15%。
再制造缸盖需验证气门座圈与导管的过盈量(0.03-0.05mm),某案例中因过盈量不足导致座圈脱落,引发气门密封失效。


总结
沃尔沃柴油机缸盖设计体现了场景化定制与技术迭代的双重逻辑:
重载领域(如D13、D16)以蠕墨铸铁为核心,通过强化鼻梁区、集成双涡轮增压器实现高可靠性;
中轻型市场(如D5、Drive-E)采用全铝缸盖+高压共轨技术,平衡轻量化与燃油经济性;
排放升级推动缸盖集成EGR冷却器、智能传感器等功能,例如StageV型号通过精准燃烧控制使油耗降低10%,同时满足严苛排放法规。
用户可根据应用场景(如船舶需耐腐蚀性、卡车需轻量化)和维护成本(如铝合金缸盖冷却液管理要求更高)选择适配型号,并通过材料兼容性管理、螺栓预紧力监测、冷却系统维护等手段最大化缸盖寿命。
