卡特发电机3520C曲轴全解析：从核心原理到高效维护，工程师级攻略来了

一、3520C曲轴：卡特发电机的“动力心脏”为何至关重要？

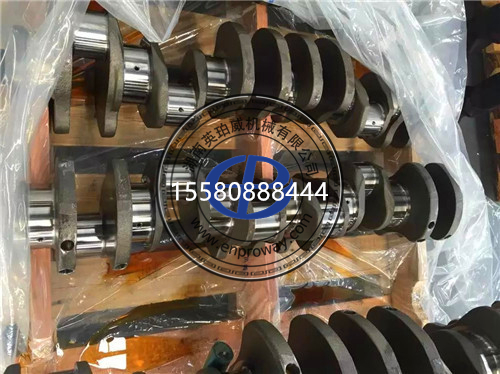

（一）曲轴在发电机组中的核心定位
作为卡特彼勒G3520C燃气发电机组的关键传动部件，曲轴承担着将活塞往复运动转化为旋转扭矩的核心功能，其精度与可靠性直接影响发动机功率输出、燃油效率及整机寿命。以山西某能源企业为例，当机组运行至12万小时大修节点时，曲轴的状态检测是判定发动机能否通过再制造方案修复的关键依据——其轴颈磨损量、弯曲变形度等参数，决定了是否采用短缸体替换或原位修复工艺。
（二）典型大修案例：15天完成“心脏手术”的技术突破
在华北利星行机械的大修实践中，面对传统方案60天工期与厂房拆除的高成本难题，采用Cat再制造短缸体方案时，曲轴的快速检测与精准匹配是核心环节。技术团队通过激光测距仪扫描曲轴主轴颈，结合卡特彼勒原厂数据模型，24小时内完成新旧部件兼容性评估，确保短缸体安装后曲轴轴向间隙控制在0.02-0.04mm的理想区间，最终实现大修工期缩短75%，为客户减少30%以上维修成本。

二、曲轴工作原理：揭秘“力与运动”的精密转换机制
（一）三维受力分析：从活塞推力到扭矩输出的传递路径

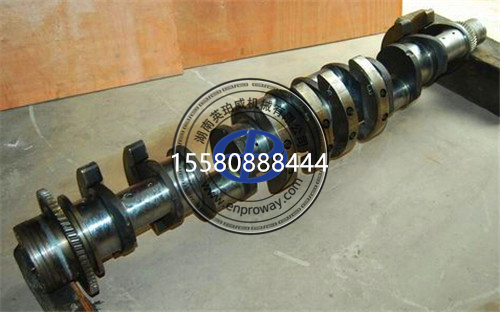

曲轴通过连杆轴颈接收活塞连杆组的爆发压力（峰值可达15-20MPa），经曲柄臂传递至主轴颈，在轴承支撑下形成旋转扭矩。以3520C六缸机型为例，相邻连杆轴颈呈60°夹角设计，通过曲轴平衡重块抵消离心力（单个平衡重离心力约8000N），确保高速运转（额定转速1800rpm）时的动平衡精度≤150g・cm。这种设计使得曲轴在承受周期性交变载荷时，应力集中区域（如轴颈过渡圆角）的疲劳强度达到650MPa以上。
（二）润滑系统协同：油膜保护与散热的双重机制
曲轴轴颈与轴承的配合间隙严格控制在0.035-0.065mm，依赖压力润滑（机油泵输出压力350-450kPa）形成承载油膜。当机油温度升至85-95℃时，SAE15W-40级机油的运动粘度需保持在12-16mm²/s，以确保油膜厚度≥25μm，有效隔离金属表面。此外，曲轴内部斜油道（直径8mm）采用珩磨工艺处理，内壁粗糙度Ra≤0.8μm，保障机油流速稳定，避免气泡产生导致的润滑失效。

三、常见故障诊断：10万小时运行后的“高频痛点”解析
（一）机械损伤类故障：磨损、变形与断裂的预警信号
轴颈异常磨损（发生率40%）：当机油铁含量＞50ppm或颗粒度＞15μm时，主轴颈单侧磨损速率可达0.01mm/千小时，表现为机油压力下降（低于200kPa）与发动机异响。修复方案采用等离子喷涂技术，在磨损表面形成0.3mm厚度的镍基合金涂层，经磨削加工后精度恢复至IT6级。
曲轴弯曲变形（阈值＞0.15mm）：多因安装时轴承盖螺栓扭矩不均（偏差＞±5%）或突发冲击载荷导致，表现为活塞偏缸（偏斜量＞0.2mm）与缸套异常磨损。校正工艺采用冷压校正法，在100-200吨压力机上施加反向弯矩，配合百分表实时监测，确保校正后同轴度误差＜0.05mm。
疲劳断裂（典型位置：曲柄臂过渡圆角）：长期超载（负荷＞110%额定值）或圆角半径加工偏差（＜R4mm设计值）会导致应力集中，裂纹扩展速率达0.5mm/千小时。预防措施包括定期磁粉探伤（检测灵敏度≥0.2mm裂纹）与圆角滚压强化（表面硬度提升至HRC55-60）。
（二）功能性故障：启动失效与动力衰减的深层诱因
飞轮齿圈啮合不良：当起动机齿轮与齿圈磨损量＞2mm时，表现为启动时“打齿”异响，三次启动失败率增加30%。修复方案采用堆焊耐磨焊条（硬度HRC58-62），焊后铣削加工至标准齿形（模数8，压力角20°）。
曲轴位置传感器信号异常：传感器间隙偏差＞1.5mm（标准0.8-1.2mm）或靶轮齿变形，导致ECU接收错误转速信号（误差＞5%），引发启动延迟（＞5秒）或怠速不稳（波动＞100rpm）。诊断时需使用示波器检测信号波形，峰峰值应≥8V，上升沿时间＜1μs。

四、全周期维护策略：从日常保养到大修升级的技术要点
（一）预防性保养：500小时/次的精细化维护清单
机油管理：使用CAT原厂APICI-4级机油，每次保养检测粘度（100℃时14-16mm²/s）、酸值（＜2.0mgKOH/g）及水分（＜0.1%），采用离心式机油滤清器（过滤精度≤5μm），更换周期严格控制在250小时或3个月。
间隙检测：通过百分表测量曲轴轴向窜动量（标准0.05-0.25mm），使用塑料间隙规检测主轴瓦径向间隙（0.035-0.065mm），超限时需更换轴承并重新铰孔，确保孔轴线平行度＜0.02mm/m。
外观检查：重点排查曲轴前端油封（泄漏量＞5滴/分钟需更换）、后端飞轮螺栓扭矩（300-320N・m，使用定扭矩扳手按十字交叉法分三次拧紧），以及平衡块固定螺栓（扭矩150-170N・m，防松胶等级LOCTITE243）。
（二）大修升级：再制造工艺的核心优势与实施要点
再制造短缸体选择：相较于新品，再制造曲轴经磁粉探伤、超声波测厚（轴颈剩余壁厚≥8mm）及动平衡校验（残余不平衡量＜100g・cm），成本降低40%且性能等同新品，享受2年/5000小时保修。安装时需校准曲轴正时齿轮相位（标记偏差＜±1°），确保配气与喷油正时精准。
先进检测技术：采用三坐标测量机（CMM）检测曲轴主轴颈同轴度（公差±0.01mm）、连杆轴颈平行度（±0.02mm/100mm），使用激光表面粗糙度仪（分辨率0.01μm）验证修复后轴颈表面质量，确保Ra≤0.4μm以降低摩擦损耗。
（三）运营优化：数据驱动的寿命延长方案
建立曲轴全生命周期档案，记录每次检测的轴颈直径（精度0.001mm）、变形量、修理工艺及运行小时数，通过卡特彼勒预测性维护系统（PEM）分析磨损趋势。当轴颈磨损速率＞0.005mm/千小时时，系统自动触发保养预警，结合负荷数据（平均负荷率＞85%时建议降载运行），可将曲轴使用寿命延长至15万小时以上。

五、选型与采购避坑指南：从配件甄别到供应商管理
（一）原厂配件鉴别三要素
编码验证：正品曲轴均刻有12位卡特彼勒原厂编码（例：3520C-001234），可通过CATPartsStore在线数据库查询配件图谱与适配机型，杜绝D9/D10等非3520C系列曲轴的混用风险。
工艺细节：原厂曲轴过渡圆角采用数控磨床加工（半径R6±0.1mm），表面经磷化处理（膜厚3-5μm），非原厂件常存在圆角半径不足（R5以下）或磷化层缺失，导致疲劳强度下降20%以上。

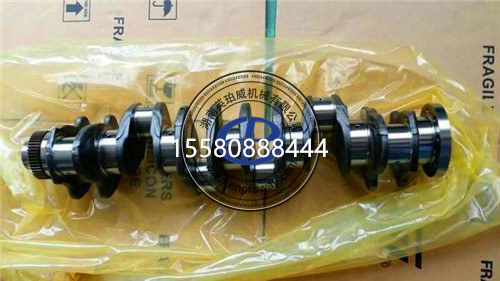

包装标识：正规包装附有机油孔防尘塞（耐高温120℃的硅胶材质）、防锈油纸（VCI含量≥90%）及安装说明书（含扭矩参数表），缺失此类附件的配件需警惕来源合法性。
（二）优质供应商合作策略
优先选择具备CAT再制造认证（RER认证代码可在官网查询）的代理商，其供应的再制造曲轴经过12道检测工序，包括100%动平衡测试（转速3000rpm，不平衡量≤50g・cm）与超声波探伤（可检测≥0.5mm内部缺陷）。避免采购标价低于原厂件30%的“拆车件”，此类配件因未经过专业修复，故障率较再制造件高5倍以上。
通过系统化的原理认知、精准的故障诊断与科学的维护策略，卡特3520C曲轴的可靠性与经济性得以充分发挥。无论是发电企业的设备管理者，还是专注机械领域的技术爱好者，掌握这些核心要点，都能在实际应用中实现从“被动维修”到“主动运维”的转变，让这颗“动力心脏”持续稳定地输出强劲动能。
